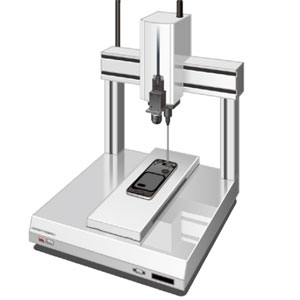

4大功能支持機械手的高效操作，能有效削減工時
-----------------------------------------------------------------------------------------------------------

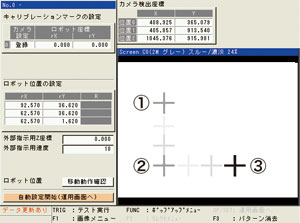

1.自動校準功能

在PV260產品中只需在3～4處登錄坐標，即可簡單地將攝像機坐標系轉換為機械手坐標系。

■優點 1.比手動操作更加簡單，并且能夠縮短作業時間。 2.即使攝像機的設置位置發生偏移也能快速地予以修復。 3.可消除由于操作者差異帶來的精度的偏差。

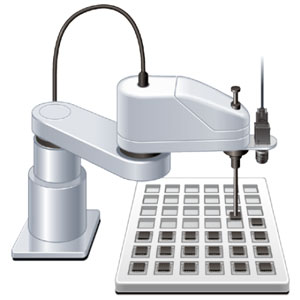

2.示教輔助功能

可觀看拍攝的圖像的同時在PV260設定畫面上進行機械手的示教作業，以此取代了以往那樣在操作機械手專用的示教盒同時進行示教 作業的方式。用操作手柄操作可實現直觀性的示教作業。

不需要示教操作的技能 便于在難以進行示教作業的場所使用 提高了設備的安全性 減輕重復進行示教的工作負擔

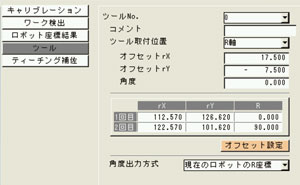

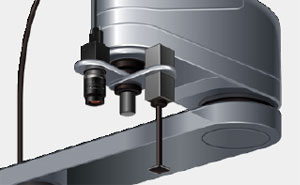

3.工具坐標系補償功能

只需登錄安裝在機械手本體上的工具的2點坐標，即可通過自動計算，將工具坐標系轉換為機械手坐標系。

4.直接通信功能

能夠與各生產廠家的機械手進行直接通信。只需選擇機械手制造廠和機器人種類等簡單操作便可實現通信，因此可以削減PLC編程工時。

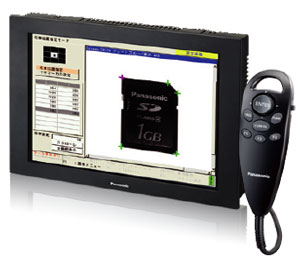

可利用操作手柄進行機械手的工作。

能夠通過操作手柄的操作來驅動機械手工作。 能夠輕而易舉地進行自動校準及示教輔助等拍攝位置的調整。

設定軟件 PVWIN260

能在PC上再現作為機械手視覺系統的檢查結果。 利用連續模擬和數據采集，能夠高效率地進行設定數據的制作、修改以及驗證作業 。

本機

項目	規格	訂貨產品號

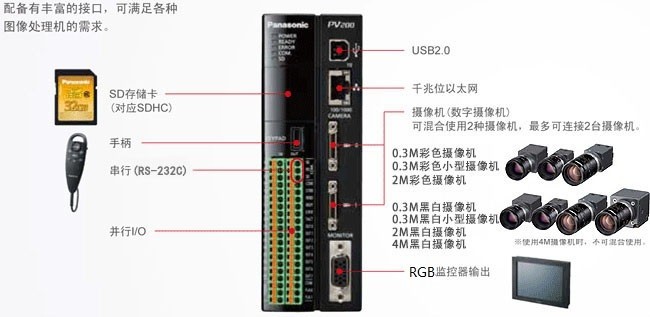

圖像處理裝置 PV260	PhotoMOS輸出 2攝像機型 (連接攝像機：彩色/黑白)	ANPV0262ADP

攝像機?手柄?監控器?攝像機安裝支架

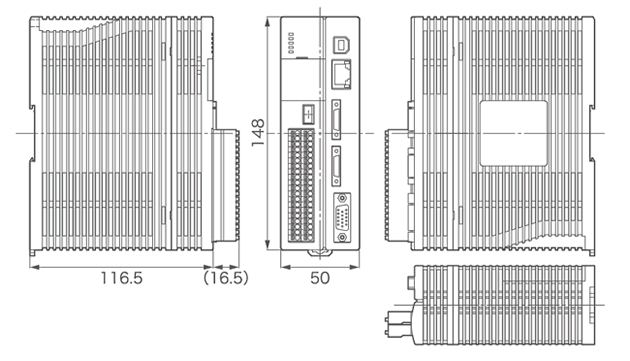

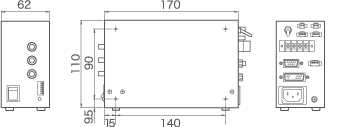

本機（控制器）
-----------------------------------------------------------------------------------------------------------

ANPV0262ADP

攝像機

-----------------------------------------------------------------------------------------------------------

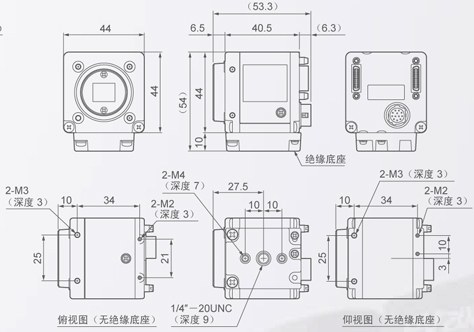

0.3M彩色?黑白攝像機 ANPVC2040?ANPVC1040 2Mカ彩色?黑白攝像機 ANPVC2260?ANPVC1210

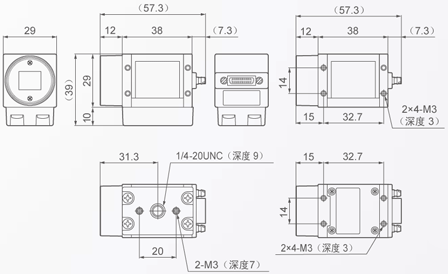

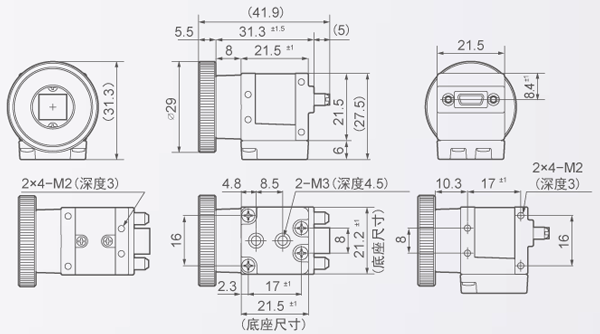

0.3M黑白小型攝像機　ANPVC5030 0.3M彩色小型攝像機　ANPVC6030

4M黑白攝像機　ANPVC1470

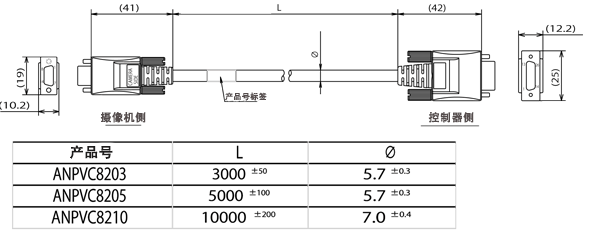

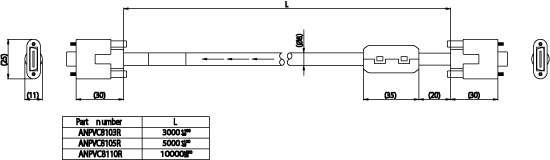

攝像機電纜

-----------------------------------------------------------------------------------------------------------

攝像機電纜

耐彎曲攝像機電纜

小型攝像機用電纜

鏡頭

-----------------------------------------------------------------------------------------------------------

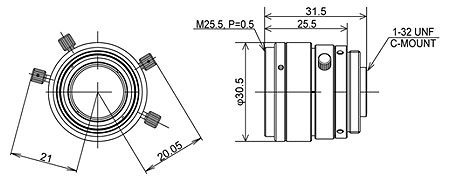

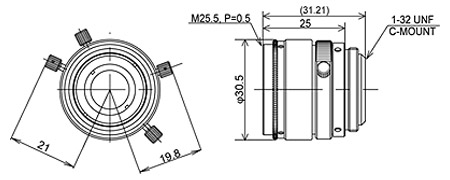

0.3M攝像機用鏡頭

ANB842NL

ANB843L

ANM88161

ANM88251

ANM88501

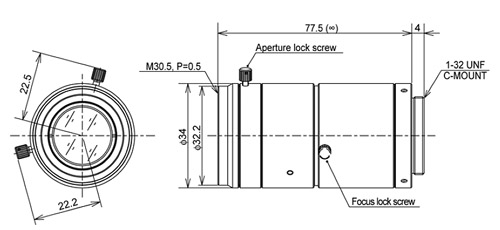

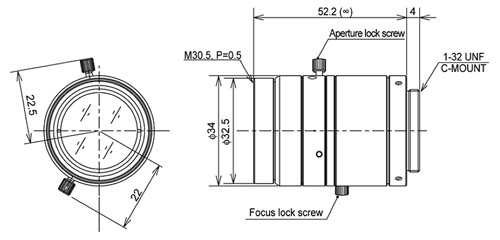

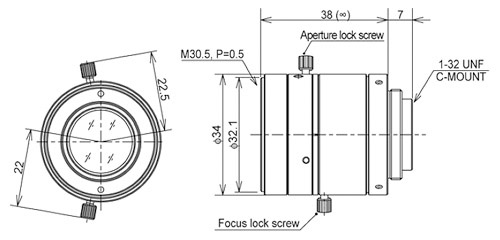

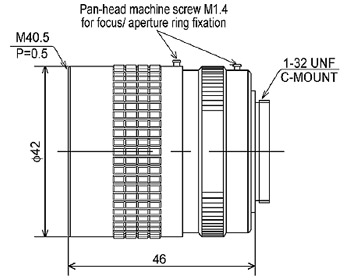

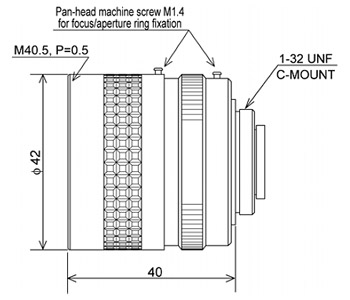

百萬像素攝像機用鏡頭

-----------------------------------------------------------------------------------------------------------

ANPVL162

ANPVL252

ANPVL502

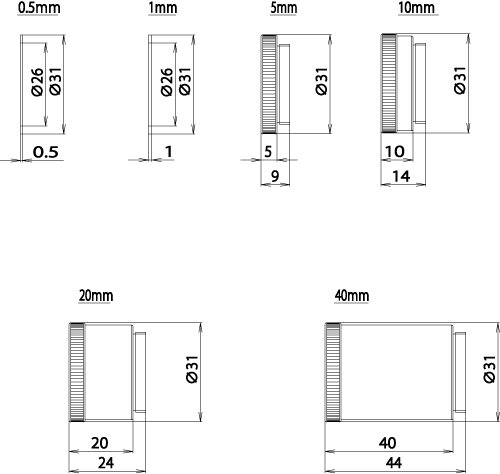

中間環

-----------------------------------------------------------------------------------------------------------

中間環

顯示器／顯示器電纜

-----------------------------------------------------------------------------------------------------------

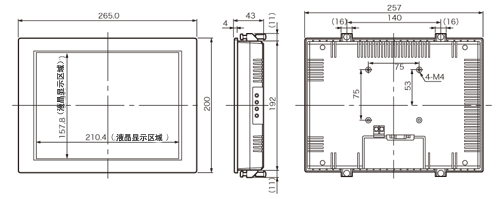

XGA顯示器(10.4英寸)

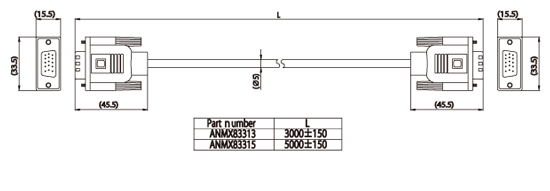

VGA監視器電纜

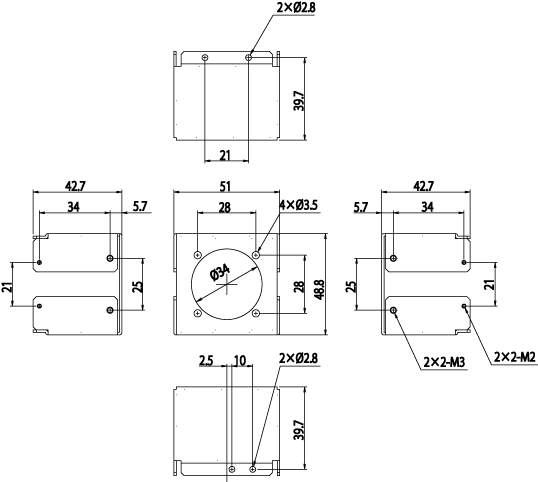

攝像機安裝支架(ANPVC1470用)

-----------------------------------------------------------------------------------------------------------

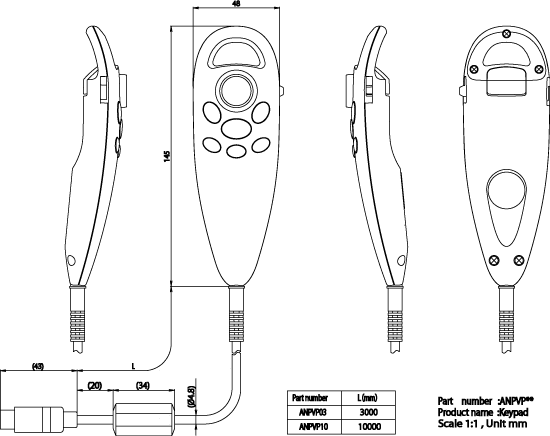

操作手柄

-----------------------------------------------------------------------------------------------------------

LED照明用數字電源

-----------------------------------------------------------------------------------------------------------

ANB86001

ANB86003
