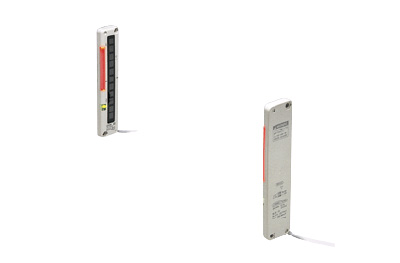

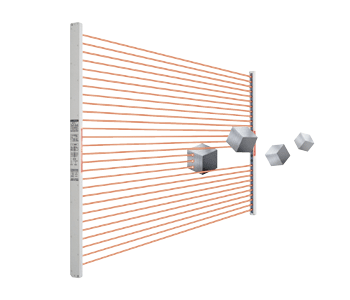

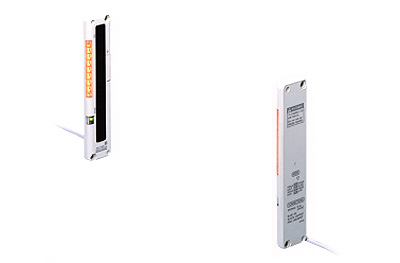

超薄身13mm　最大檢測高度540mm

UL 、CE 、Korean S Mark 已取得。
CE : EMC指令
UL : Recognition認證
韓國S標志 : 僅NA2-□-K

 特點

最大檢測高度540mm(28光軸)

清晰易見的大型作業指示燈

投光器和受光器兩面都裝有清晰易見的紅色作業指示燈，高度為102mm。 當檢測輸出直接連接作業指示燈輸入時，還可作為大型工作狀態指示燈使用。

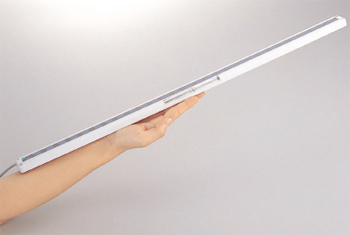

僅13mm厚的超薄身材

僅13mm厚，30mm寬，薄身NA2-N系列。與您的設備正好吻合，不會干擾作業。

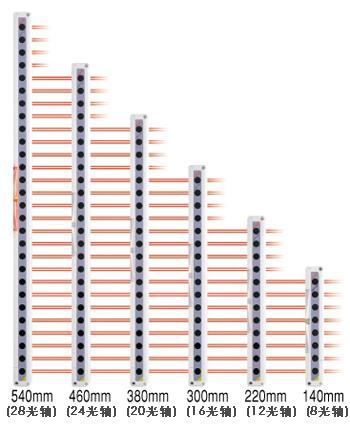

6種檢測高度

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

除原有的12、16和20光軸型外，此系列還包括8、24和28光軸型。有檢測高度從540mm(28光軸)至140mm(8光軸)的多種型號可供選擇。

并行安裝的防干擾設置

將兩個傳感器設為不同的投光頻率以防止相互干擾。同時使用兩個傳感器可進行更廣區域的檢測。設定頻率可根據亮起的投光指示燈數量確定。

方便的投光停止功能

通過輸入一個外部信號可停止光軸輸出。當開始操作時此為有用的測試運行功能。

可選亮起動作

全球適用

符合CE標志的EMC指定，并取得UL Recognition認證。另備有已取得韓國S標志認證的產品。另外，還備有在歐洲需求量較大的PNP輸出型。

 使用注意事項

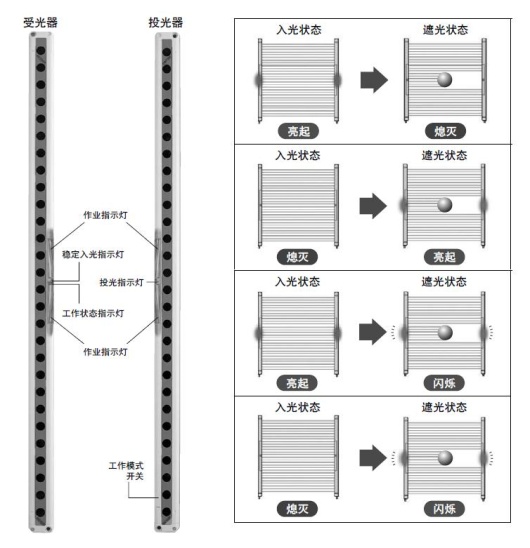

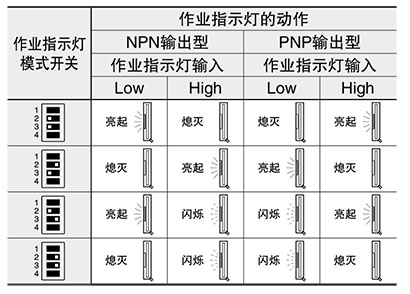

作業指示燈動作選擇

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

? 通過工作模式開關的設定可選擇作業指示燈的動作。

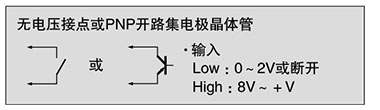

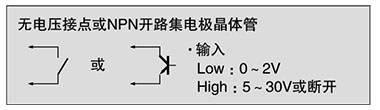

作業指示燈輸入信號條件

(注1): 斷開時，請進行絕緣處理。

安裝

? 使用帶墊圈的M4螺絲和M4螺母，緊固扭矩應在0.5N·m以下。 安裝過程中，請勿用力彎曲或扭轉傳感器。 (請另行準備螺絲和螺母。)

各部名稱與功能

		名　稱	內　容
投   光   器	1	投光頻率 切換開關
	2	作業指示燈工作 模式開關
	3
	4	作業指示燈／ 投光停止輸入轉換開關
	5	作業指示燈 （紅色LED）	當作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式。
	6	投光指示燈 （綠色LED×2）	當投光時，亮起。設定頻率A時1個LED亮起，設定頻率B時2個LED亮起。
受   光   器	7	作業指示燈 （紅色LED）	當作業指示燈輸入時，亮起、閃爍或熄滅，由工作模式開關選擇亮起形式。
	8	穩定入光指示燈 （綠色LED）	穩定入光時亮起	當通過輸出的電流過量時，由于短路保護電路的操作，穩定入光指示燈和受光器上的工作狀態指示燈會同時閃爍。
	9	工作狀態指示燈 （紅色LED）	遮光時亮起

將作業指示燈用作大型工作狀態指示燈時

? 通過把第4個工作模式開關設定在OFF側并且把投光器上的輸入(粉色)與受光器上的輸出(黑色)相連接，可將作業指示燈用作大型工作狀態指示燈。

(注1): 如果把作業指示燈用作大型工作狀態指示燈，請確保把第4個工作模式開關設定在OFF側，如設定在ON側，作業指示燈不會亮起或閃爍。

電纜的拉出方向

? 請使投光器和受光器的電纜拉出方向保持一致。 方向相反時，不會變?yōu)槿牍鉅顟B(tài)。

投光停止功能

? 當?shù)?個工作模式開關設定在ON側，并且投光器上的輸入(粉色)為High(PNP輸出型：Low)時，投光停止。由于無檢測物體時輸出能設為ON/OFF，此功能可用于起始檢測。當輸出根據投光停止輸入的開、關進行追蹤時可判定為正常，不進行追蹤時則可判定為傳感器異常。

工作模式開關的設定

OFF	ON

(注1): 當設定投光停止功能時，作業指示燈(紅色)不會亮起或閃爍。

(注2): 當投光停止時，投光器上的投光指示燈(綠色)不亮。

防干擾功能

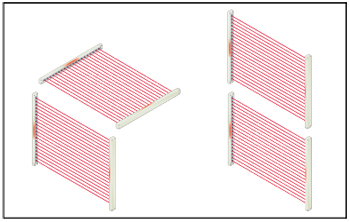

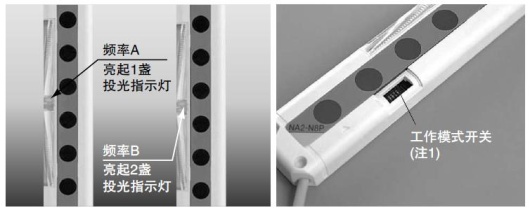

? 由于設定了不同的投光頻率，兩套傳感器可如下圖所示緊貼安裝。
可根據投光器上投光指示燈的LED亮起數檢查投光頻率。

	工作模式開關	投光指示燈（投光器）
傳感器A
傳感器B

配線

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

• 請務必在切斷電源的狀態下進行配線作業。
• 請確認電源的波動，以免電源輸入超過額定范圍。
• 使用市售的開關調節器時，請務必將電源的框架式接地(F.G.)端子接地。
• 在傳感器安裝部周圍使用作為干擾發生源的設備(開關調節器、變頻馬達等)時，請務必將設備的框架式接地(F.G.)端子接地。
• 請避免與高壓線和動力線并行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。

符合CE的使用條件

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

?  將本產品作為符合CE標志的產品進行使用時，必須進行下列處理。

請在電纜上安裝鐵氧體磁芯。

使用鐵氧體磁芯時，請準備好下述產品2件(或類似產品)。 <推薦產品> ? ESD-SR-110［NEC東金株式會社］ ? ZCAT1730-0730A（-BK）［TDK(株)制］ ? E04SR170730A［星和電機(株)制］

其它

• 使用時，請避開電源接通時的過渡狀態(500ms)。
• 請勿在蒸氣、灰塵等較多的場所使用。
• 請勿使產品和稀釋劑等有機溶劑或水、油以及油脂直接接觸。
• 快速起動式、高頻點亮式熒光燈的光束會給檢測造成影響。雖然因傳感器類型而有所差異，但還應注意不要使光束直接投射到傳感器上。

 用途

檢測路徑不確定的下落工件                                     檢查卷筒

防止錯誤檢選

※使用無光澤管
注意： 設置傳感器時，請注意避免管上的反射光入光。

 檢測特性

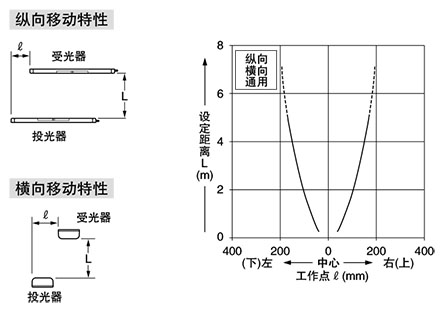

平行移動特性（所有型號）

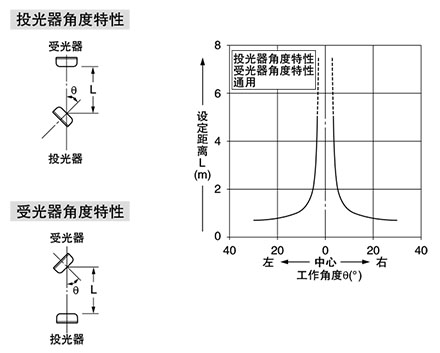

角度特性(所有型號)

回路?連接

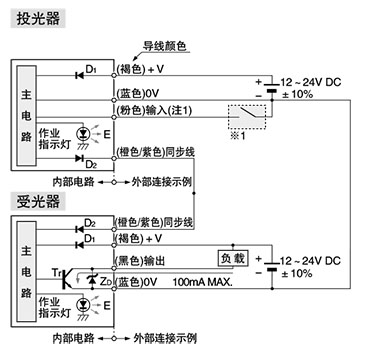

NPN輸出型

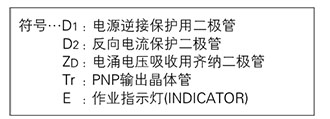

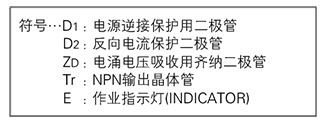

輸入?輸出電路圖

(注1): 當投光器上第4個工作模式開關設定在OFF側時，輸入(粉色)是作業指示燈輸入，開關在ON側時是投光停止輸入。

(注2): 作業指示燈用作大型工作狀態指示燈時，將投光器上的輸入(粉色)與受光器上的輸出(黑色)相連接。

(注3): 當設定投光停止輸入時，作業指示燈不會亮起或閃爍。

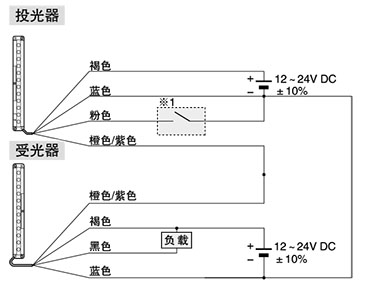

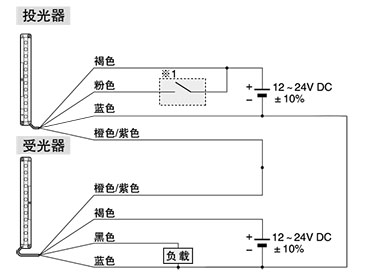

連接圖

※ 1

(注1): 作業指示燈及投光停止輸入的動作請參閱使用注意事項。

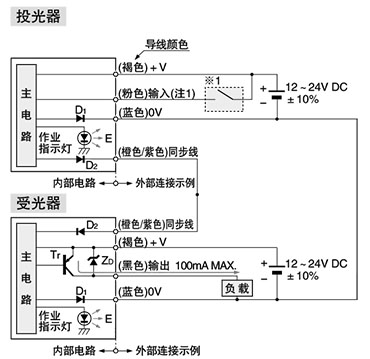

PNP輸出型

(注1): 當投光器上第4個工作模式開關設定在OFF側時，輸入(粉色)是作業指示燈輸入，開關在ON側時是投光停止輸入。

(注2): 作業指示燈用作大型工作狀態指示燈時，將投光器上的輸入(粉色)與受光器上的輸出(黑色)相連接。

(注3): 當設定投光停止輸入時，作業指示燈不會亮起或閃爍。

連接圖

※ 1

(注1): 作業指示燈及投光停止輸入的動作請參閱使用注意事項。

 種類

種類	形狀	檢測距離	型號 (注1)	光軸數	檢測高度 (mm)	輸出
NPN輸出型		5m	NA2-N8	8	140	NPN開路集電極晶體管
			NA2-N12	12	220
			NA2-N16	16	300
			NA2-N20	20	380
			NA2-N24	24	460
			NA2-N28	28	540
PNP輸出型			NA2-N8-PN	8	140	PNP開路集電極晶體管
			NA2-N12-PN	12	220
			NA2-N16-PN	16	300
			NA2-N20-PN	20	380
			NA2-N24-PN	24	460
			NA2-N28-PN	28	540

(注1)：產品的銘牌上所標記的型號帶“P”符號的機型為投光器，帶“D”符號的機型為受光器。

5m電纜長度型

NPN輸出型中備有5m電纜長度型(標準長度為3m)。
請在型號末尾加注“-C5”進行訂購。
(例)NA2-N8的5m電纜長度型為“ NA2-N8-C5”

韓國S標志認證通過產品

NPN輸出型(5m電纜長度型除外)備有通過韓國S標志認證的產品。
請在型號末尾加注“-K”進行訂購。
(例)NA2-N8的韓國S標志認證通過產品為“ NA2-N8-K”

可選件

(注1)：請勿將傳感器安裝支架固定在傳感器的前面。



狹縫透光罩   OS-NA2-N□	傳感器安裝支架 MS-NA1-1	傳感器安裝支架 MS-NA2-1	傳感器支撐支架 MS-NA3-N□
狹縫透光罩可保證投光或受光的光軸 數，因而減少了相鄰傳感器間的干擾。 當光線太強穿過物體時也可使用。卸 下前罩(銘牌)，使用狹縫透光罩時檢 測距離縮短。	附帶帶墊圈的M4螺絲、螺母和掛鉤	附帶帶墊圈的M4螺絲、螺母、掛鉤和墊片。



 規格

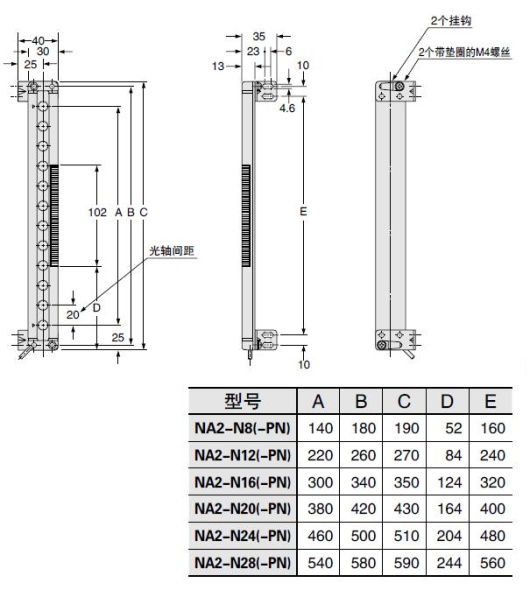

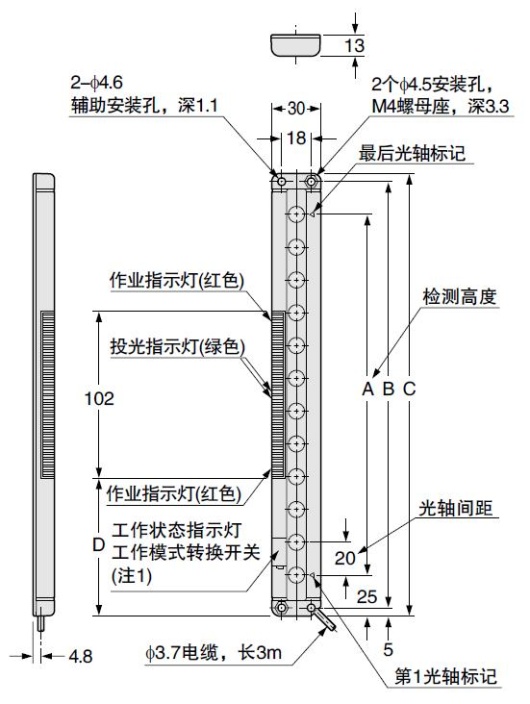

 尺寸圖

   單位mm

NA2-N□
NA2-N□-PN

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

傳感器

(注1)：從正面看，NA2-N8(-PN)安裝在右側。

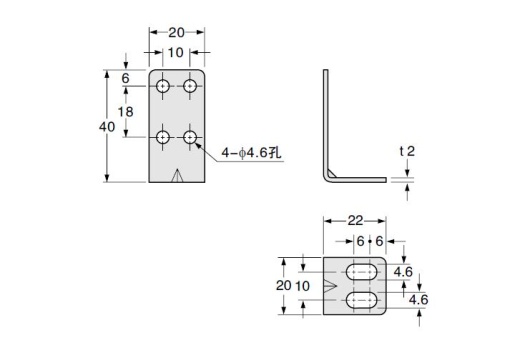

MS-NA1-1

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

傳感器安裝支架(另售)

材質： SPCC(光澤鍍鋅) 4個支架為一套 [附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤和4個帶墊圈的M4螺絲(長15mm)，帶墊圈的M4螺絲(長15mm)不可用于NA2-N系列。]

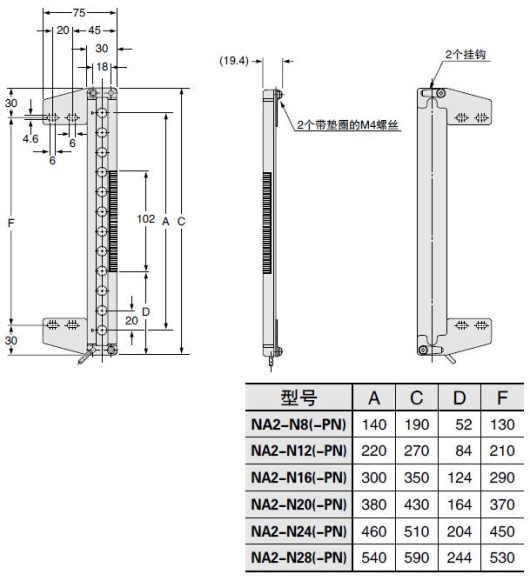

安裝圖

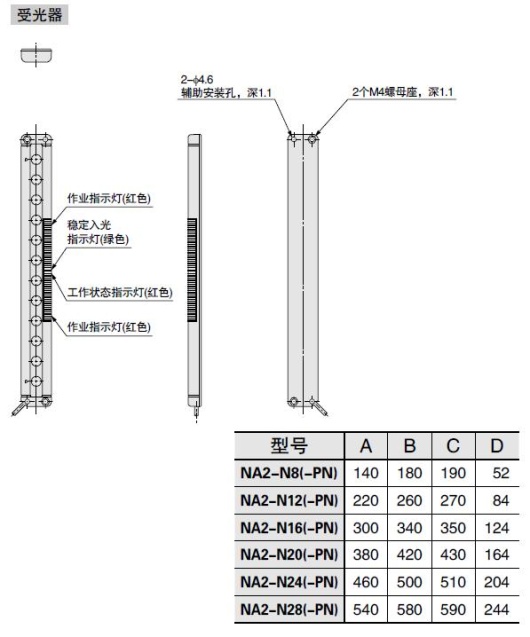

受光器安裝圖

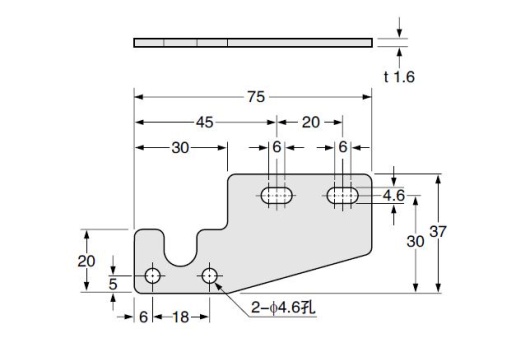

MS-NA2-1

材質： SPCC(光澤鍍鋅)

4個支架為一套
[附帶8個帶墊圈的M4螺絲(長18mm)(使用4個帶墊圈的螺絲)，8個螺母，4個掛鉤，4個墊片和4個帶墊圈的M4螺絲(長15mm)，帶墊圈的M4螺絲(長15mm)不可用于NA2-N系列。]

安裝圖
受光器安裝圖

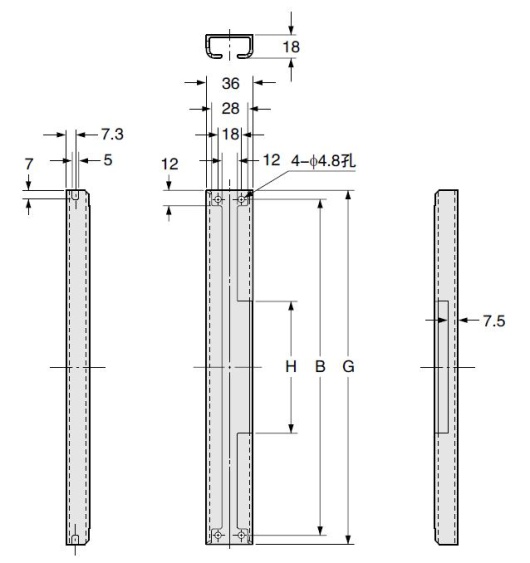

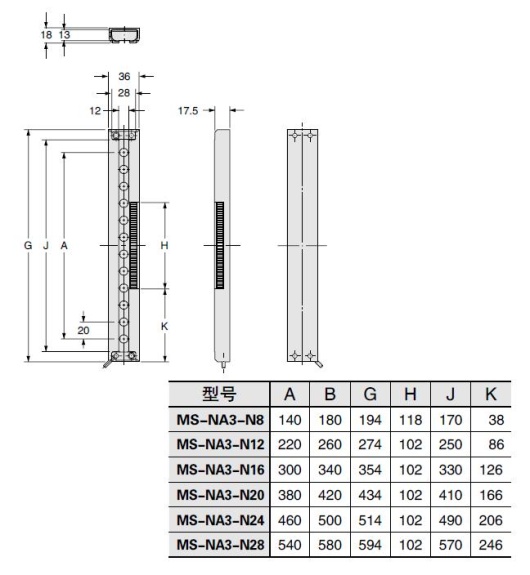

MS-NA3-N□

-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

傳感器支撐支架(另售)

安裝圖
受光器安裝圖
