  • 脈沖AC方式 區域靜電消除器 ER-X

脈沖AC方式 區域靜電消除器 ER-X

類別：靜電消除器

簡介： 特點：通過“無風”“微風”“高速”等 靜電消除方式，來對應多種應用；棒型接頭，通過大量離子高速除電，為“縮短時間”作出貢獻；焦點型接頭，最快速消除靜電；控制器，可連接2個接頭，從而擴大除電區域，提高布局擴展性；多合一型控制器，配備有各種功能，可實現最佳化的除電。

全國咨詢服務熱線:0755-8376 0390 (10線)

立即采購在線咨詢

  • 基本信息
  • 用途
  • 單元一覽
  • 規格
  • 尺寸圖
  • 軟件

高速消除靜電＆對應無風電荷卸載

 2016年6月追加耐熱?耐寒型接頭!




UL 、CE 、CSA 已取得。
CE : EMC指令
UL, CSA : NRTL認證(Certified by TüV SüD America Inc.)


 特點

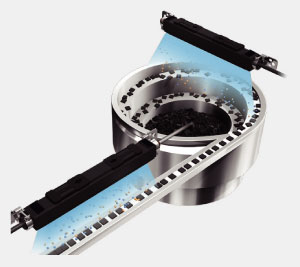

通過“無風”“微風”“高速”等 靜電消除方式，來對應多種應用
-----------------------------------------------------------------------------------------------------------

ER-X系列不僅能對應用到壓縮空氣的“微風除電”、“高速除電※”，還可對應無需使用壓縮空氣的“無風除電”。
另外，還可連接2個接頭，因此可用于各種除電用途的電荷卸載。

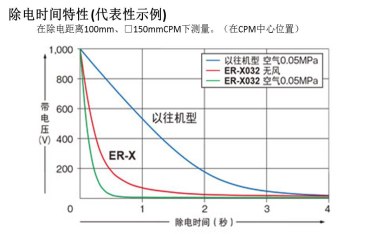

放出空氣+大量離子，從而縮短電荷卸載時間！

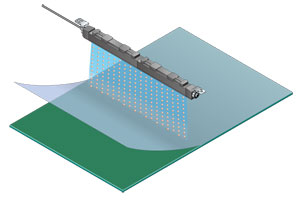

大量放出離子，從而可縮短除電時間。最適用于電子紙 和薄膜太陽能電池等，除電速度直接關系到單件工時生產性提高的用途。


無需擔心覆膜的滑動和微小部件的飛散！

即使是以往機型所無法對應的不足0.05MPa的區域，也可進行除電。由于幾乎不存在空氣引起的灰塵擴散，因此最適用于對清潔度要求較高的半導體和FPD(移動面板)等用途的除電。最適用于覆膜、引線框架等精密基板、微小部件的用途。

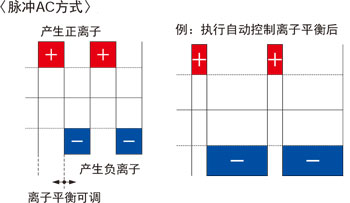

利用脈沖AC方式實現高速除電

采用脈沖AC方式，在1根放電針上交替施加"+"與"-"電壓。由于離子生成量較大，可放出大量離子，因此可在短時間內進行除電。
關于脈沖頻率，可在100Hz（近距離·移動工件除電）~ 1Hz（遠距離·空間除電）的范圍內，根據應用情況設為8個階段。


配備自動控制離子平衡的功能

感知因環境變化而發生變動的離子生成量，執行自動控制，通過反饋該變化量來保持已設定好的離子平衡。

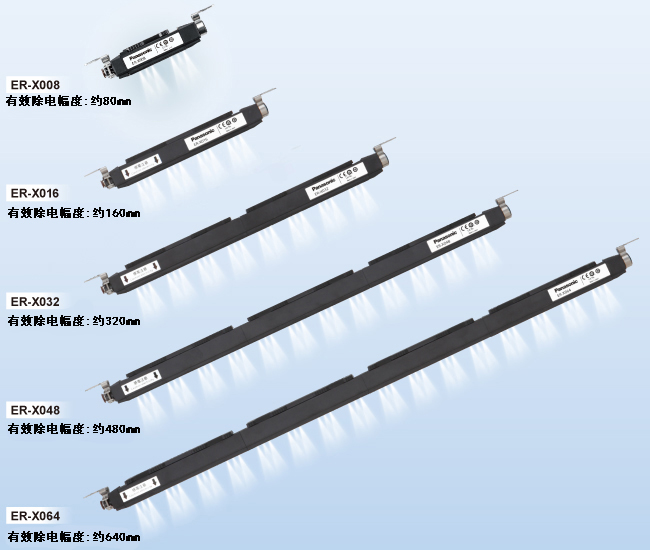

棒型接頭
通過大量離子高速除電，為“縮短時間”作出貢獻
-----------------------------------------------------------------------------------------------------------


備有耐熱·耐寒型產品

ER-X□HC NEW 備有使用環境溫度：-60～+200℃的棒型接頭。


超小型窄長接頭

徹底修改放電部分的結構，采用超小型窄長接頭，從而實現高速除電※1同時兼顧維護性※2。
對于以往因缺少空間而無法采取防靜電對策的裝置，可將該產品組裝入內或追加安裝。
※1 脈沖AC方式、空氣配管內置（最大壓0.5MPa）
※2 放電針氣密層結構、統一清掃?更換結構

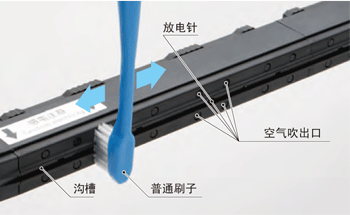

前端采用扁平形狀，便于清潔

由于前端采用扁平形狀，因此只需沿著溝槽刷掃，即可一并完成放電針和空氣吹出口的清潔操作。

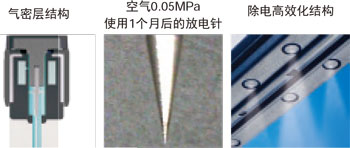

采用放電針氣密層結構，減少污染

利用清潔空氣來屏障放電針，從而可防止灰塵附著所造成的性能變差。另外，將放電針屏障用空氣和離子搬運用空氣分開，從而防止壓力集中所造成的放電不穩定，高效地生成、搬運離子。


精選接頭材質，防止異物混入

考慮到充電電池等的制造工序，未使用銅質材料，也未進行電鍍處理。將對異物混入的擔心程度控制在最小限度。

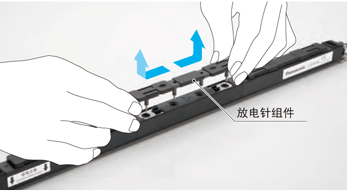

組件化，可簡單地更換放電針

將放電針實現組件化(4根針一套)，從而大幅簡化更換操作。根據組件上的箭頭向兩側滑動，即可簡單地完成拆卸操作。




焦點型接頭
最快速消除靜電※焦點型接頭
-----------------------------------------------------------------------------------------------------------

※截止到2016年3月，根據本公司調查

利用脈沖AC方式的焦點型靜電消除器※1來實現0.3秒以下※2最快速消除靜電

由于采用脈沖AC方式，離子生成量多，能夠釋放出大量的離子，使其可以在短時間內完成除電操作。并且，作為?15mm以下的焦點型靜電消除器，實現0.3秒以下※2(±1,000V→±100V)最快速消除靜電。
※1：焦點直徑?15mm以下
※2：截止到2016年3月，根據本公司調查

可通過[無風]、[微風]來實現除電，不會吹走微小工件，即可消除靜電。

電纜內部內置帶撓性的空氣配管，從而可自由安裝接頭。

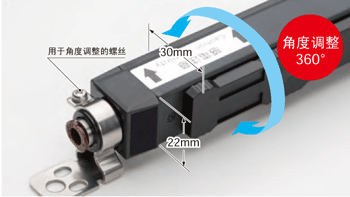

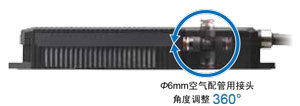

可調整空氣供給口的角度

■ER-X001的高電壓組件部分




控制器

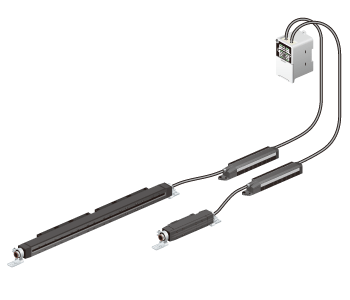

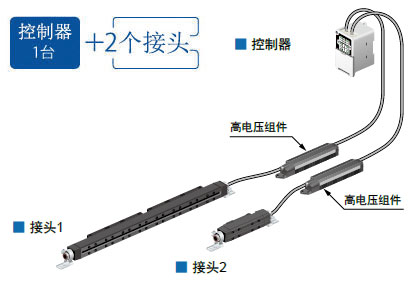

可連接2個接頭，從而擴大除電區域，提高布局擴展性
-----------------------------------------------------------------------------------------------------------

?可與不同的接頭種類進行組合
※新型控制器ER-xC02可同時連接焦點型和棒形接頭

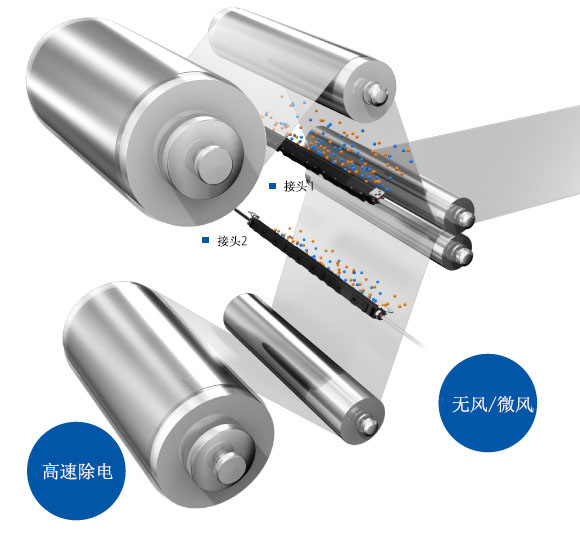

?在夾入工件的接頭布局下，可進行除電
?可使2臺接頭同步，提高除電效率


備有帶電功能

使紙、部件等帶電，然后吸著搬運的便利功能。
(注1)：接頭2通常不實行除電動作。
(注2)：ER-X001不能使用帶電功能。(停止放電放。)

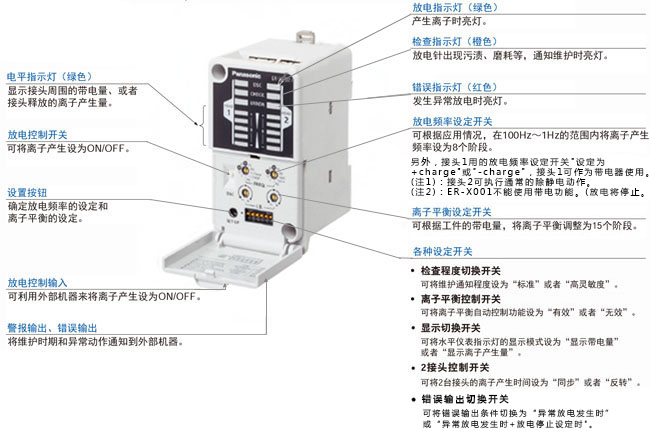

多合一型控制器，配備有各種功能，可實現最佳化的除電
-----------------------------------------------------------------------------------------------------------

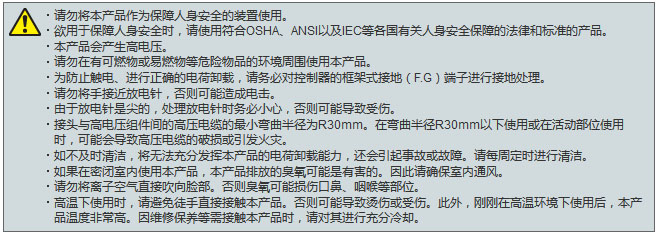

?使用注意事項 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?


  • ● NRTL(美國國家認可實驗室：National Recognized Testing Laboratories)認證指的是獲得了經美國職業安全與健康管理局(OSHA)審批的民間第三方認證機構(TüV SüD America)進行的，基于美國國家標準學會的標準(ANSI/UL)或加拿大國家標準(CAN/CSA)的安全認證。。
    ● 作為符合CSA標準及UL標準的產品使用時，請使用CLASS2對應的CSA/UL認證電源、或者使用作為CAN/CSA-C22.2 No.60950-1/UL 60950-1中規定的Limited Power Source而廣受好評的CSA/UL認證電源。
    ● 本產品是為在工業環境中使用而開發和制造的。
    ● 請勿將本產品用于電荷卸載以外的目的。
    ● 請勿超過額定規格范圍使用本產品，否則可能造成故障或事故。此外產品使用壽命也可能會因此縮短。
    ● 本產品是精密儀器。請避免掉落等對其沖擊，否則可能造成故障或事故。
    ● 切勿對本產品進行分解、擅自維修或改造，否則可能造成故障或事故。
    ● 請勿將本產品扔進火里，否則可能有爆炸或產生有毒氣體的危險。
    ● 請避免與高壓線和動力線并行配線，或使用同一配線管。否則會因電磁感應而導致誤動作。
    ● 請確認電源的波動，以免電源輸入超過額定范圍。
    ● 使用開關調節器時，請務必將框架式接地端子接地。
    ● 在進行接頭的連接／拆卸、配線、點檢作業前，請務必切斷電源。否則會導致觸電或引發故障。
    ● 配線后接通電源之前，請檢查確認電路連接是否正確。錯誤配線會導致事故或故障。
    ● 請勿使用破損（龜裂、開裂）的電纜。否則可能造成故障或事故。
    ● 請勿在蒸氣、灰塵等較多的場所或水、油、焊接飛濺物直接接觸的環境下使用本產品。
    ● 請避免讓工具等堅硬的物體觸碰到放電針。否則，放電針會破損，從而導致無法充分發揮電荷卸載能力，還會引起事故或故障。
    ● 安裝時請切實固定產品本體。固定不牢或持續施加振動和沖擊，會引起事故或故障。
    ● 請選擇導體面積在0.15mm2以上總長在30m以內的電源電纜。為避免干擾，請盡量縮短配線。
    ● 廢棄本產品時，請按工業廢棄物進行恰當處理。
    ● 放電開始后至電荷卸載性能穩定大約要30分鐘。請在30分鐘以后進行離子平衡的調整。
    ● 請正確組合使用接頭、放電針組件以及控制器。


新舊控制器的識別方法/與接頭的組合
-----------------------------------------------------------------------------------------------------------


組合使用 新型控制器
(注1) 		舊型控制器
(注1)
2016年4月以后生產部分 2014年4月生產部分～
2016年3月生產部分 		2014年3月以前生產部分



接
頭 		定點型 ER-X001 可以 可以 不可使用
棒型 ER-X008 可以 可以 不可使用
ER-X016 可以
ER-X032
ER-X048
ER-X064
? 耐熱?
耐寒 		ER-X008HC 可 不可使用 不可使用
ER-X016HC 可以
ER-X032HC
ER-X048HC
ER-X064HC
(注1): 新舊控制器的電源連接器針腳排列不同。詳情請參閱與輸入輸出電路連接。


安裝
-----------------------------------------------------------------------------------------------------------

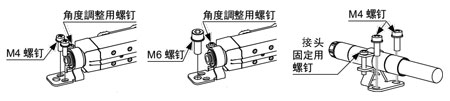

安裝接頭

  • 使用2個M4螺絲或者1個M6螺絲，將接頭安裝到裝置的機箱中。如果振動較多，請采取彈簧墊圈等的防松措施。
  • 擰松用于角度調整的螺絲，然后調整接頭的角度并加以固定。鎖緊扭矩請保持在0.5N·m以下。
  • 接頭ER-X001安裝支架的位置是在從接頭前端20mm以上的地方。接頭固定用螺釘的緊固扭矩不要超過0.5N·m。
  • 設置接頭后，為了進行適當地除電，請按照《安裝說明書》的步驟進行控制器的設定。

(注1): 請務必對安裝接頭的裝置機體進行接地處理。
(注2): 接頭與除電對象物之間的距離請保持在30mm以上。除電對象物的帶電量達到30kV以上時，請使安裝距離保持在50mm以上。

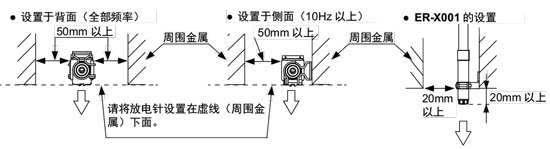

(注3): 接頭周圍以及接頭與除電對象物之間如存在金屬，則離子會被吸收，無法適當地進行除電。安裝接頭時，請參照以下安裝條件。
(注4): 側面安裝的情況下，請使放電頻率保持在10Hz以上。

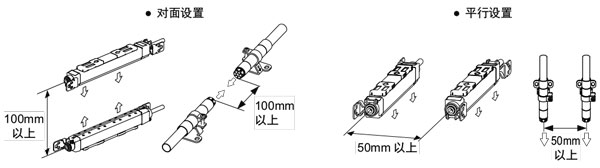

(注5): 并排安裝2個以上的接頭時，請設為相同的頻率，并按照以下方法設置間隔。如使用不同的頻率，則相對安裝、平行安裝時均請保留400mm以上的間隔。


安裝高電壓組件


  • 使用2個M4螺釘或者2個M6螺釘進行 固定。此時的擰緊力矩如下所示。
    ?使用M4螺釘時：1.2N?m
    ? 使用M6螺釘時：2.5N?m
(注1): 請勿在高電壓組件上放置物品。
(注2): 使用多個接頭時，安裝時請與高電壓組件之間保持10mm以上的距離。
(注3): 使用M6螺釘固定高電壓組件的情況下，請在連接接頭電纜之前實施。
(注4): 請將ER-X001高電壓組件用M6螺釘固定。


安裝控制器

  • 可將控制器安裝到35mm寬DIN導軌上，或使用M4螺絲進行安裝。

〈安裝到DIN導軌上時〉



  • 按下鎖定解除蓋后，即可從DIN導軌上拆下本產品。

〈使用M4螺絲安裝時〉


  • 鎖緊扭矩應保持在1.2N·m以下。

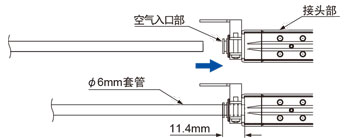

配管
-----------------------------------------------------------------------------------------------------------

  • 本產品通過供給空氣，可減少放電針上的污漬，并提高除電效率。
  • 關于安裝在本產品空氣入口部的套管，請使用外徑為6mm的套管。
  • 請向本產品供給干燥的清潔空氣(不含水、油或灰塵等)。
  • 因空氣配管長度，以及空壓部件(針閥、speakon接頭、小型過濾器等)的追加等，會出現壓力下降的情況，請注意避免發生電離裝置供壓不足的現象。另外，請選擇與供給空氣流量相符的空壓部件。

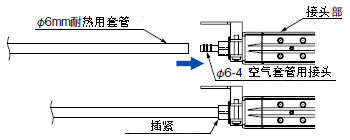

接頭部中的配管




接頭部中的配管

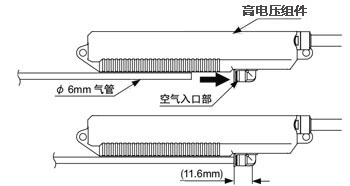

高電壓組件中的配管


(注1): 將套管插入本產品的接頭時，請務必將套管插入到底部，并確認是否插緊。如未將套管插入到底部，則會造成漏氣。


?用途 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

除電功能
-----------------------------------------------------------------------------------------------------------

TAB保護用薄膜進行剝離時的除電

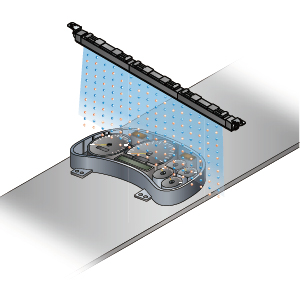

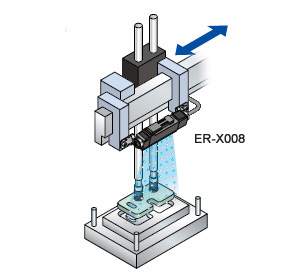

搬運樹脂成形品時進行除電

搬運數碼相機外殼時進行除電、除塵

金屬板組裝時除塵

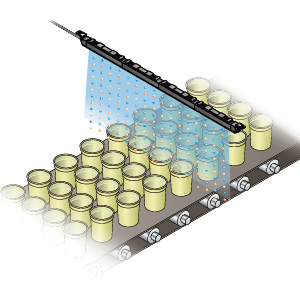

食品杯運送時的除塵

防止成型品附著到模具上

防止灰塵擴散

FPC的高速除電

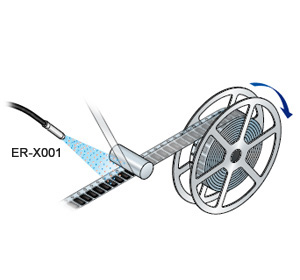

澆鑄時防止靜電破壞

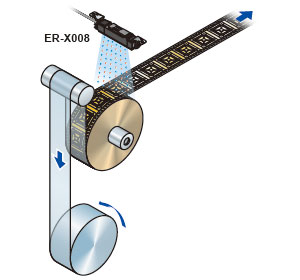

在包邊機上實現高速除電

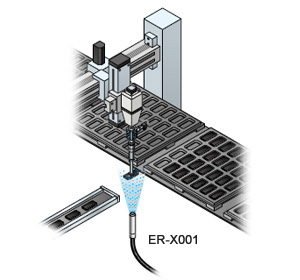

搬運微小部件的過程中實現無風除電


帶電功能
-----------------------------------------------------------------------------------------------------------

膜的張貼

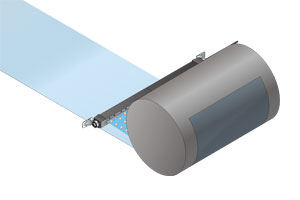

滾筒的纏繞


?種類 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

接頭
-----------------------------------------------------------------------------------------------------------

接頭中不附帶接頭、連接線纜，請另行訂購。

種類 形狀 除電時間
(±1,000V→
±100V) 		離子平衡 有效除電幅度 型號
焦點型
0.3秒以下
(注1)、
0.5秒以下
(注2) 		±30V以下
(注2)
(注3) 		約50mm ER-X001
(注4)
棒型 ?
1秒以下
(注2) 		約80mm ER-X008
(注4)
耐熱?
耐寒
ER-X008HC
(注5)
?
約160mm ER-X016
(注6)(注7)
耐熱?
耐寒
ER-X016HC
(注5)
?
約320mm ER-X032
(注6)(注7)
耐熱?
耐寒
ER-X032HC
(注5)
?
約480mm ER-X048
(注6)
耐熱?
耐寒
ER-X048HC
(注5)
?
約640mm ER-X064
(注6)
耐熱?
耐寒
ER-X064HC
(注5)
(注1) 除電距離50mm、產品中央、放電頻率50Hz、空氣60?/min. （0.3MPa）條件下的代表示例。
(注2) 除電距離100mm(ER-X001は的除電距離為50mm)、產品中央、放電頻率50Hz(耐熱?耐寒型ER-X□HC的放電頻率為30Hz)、無空氣供給條件下的典型示例。
(注3) 離子平衡為正負的平均值。另外，規格值是在環境溫度變化為±10℃的環境下，從開始放電經過30分鐘后設定離子平衡，將離子平衡控制功能設為ON時使用的典型示例。
(注4) 在使用ER-X001和ER-X008的情況下，請務必使用升級后的新控制器ER-XC02（2014年4月以后生產的部分）。
新舊控制器的區分方法，請參考"使用注意事項"。
(注5) 耐熱?耐寒型ER-X□HC的使用環境溫度為：-60～+200℃。另外，請務必使用新控制器(2016年4月以后生產的部分)。
新舊控制器的區分方法，請參考"使用注意事項"。
(注6) 備有高電壓電纜延長型(需要另售的專門控制器)。詳細敬請垂詢。
(注7) 備有硅材料放點針型。詳細敬請垂詢。


控制器
-----------------------------------------------------------------------------------------------------------

控制器中不附帶電源線纜，請另行訂購。

種類 形狀 型號 接頭連接臺數 輸出
標準型
ER-XC02 最大2臺 PhotoMOS輸出



接頭連接電纜
-----------------------------------------------------------------------------------------------------------

接頭中不附帶接頭、連接電纜，請另行訂購。

形狀 型號 內容

ER-XCCJ2H 長度2m、本體重量：約80g 兩側帶連接器的
橡皮絕緣軟電纜
ER-XCCJ5H 長度5m、本體重量：約190g
ER-XCCJ10H(注1) 長度10m、本體重量：約560g
(注1): 不能使用在耐熱?耐寒型ER-X□HC中。



?可選件 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

品名 型號 內容
電源電纜 ER-XCC2 長度2m、本體重量：約80g 0.15mm2 芯帶連接器的橡皮絕緣軟電纜
電纜外徑：Ф5.3mm
ER-XCC5 長度5m、本體重量：約190g
AC適配器 ER-XAPS IN：100～240V AC、50/60Hz
OUT：24V DC、1.5A
使用環境溫度：0～＋40℃
連接器－AC適配器之間的電纜長度：1.8m
F.G.線長：3.7m
AC電纜：1本、長度1.8m、額定值125V AC(注1)
配線連接器用端子：6個
放電針組件 ER-XANT 帶更換用鎢針的組件：1個
ER-XANT1 帶更換用鎢針的組件：1個
ER-X001專用
ER-XANT2 帶更換用鎢針的組件：1個
ER-X008專用(注2)

ER-XANTHC 		帶更換用鎢針的組件：1個
ER-X016HC/X032HC/X048HC/X064HC用

ER-XANT2HC 		帶更換用鎢針的組件：1個
ER-X008HC專用
放電部保護蓋 ER-XACVR ER-X016/X032/X048/X064用。(注2)
在接頭ER-X□上安裝可防止放電針帶來的觸點感。2枚1套。(注3)
材質：樹脂、重量：約20g(1套)
※ 接頭ER-X□的除電性能不會因安裝了放電部保護蓋而受到影響。
(注1) AC電纜的額定值是125V AC。如果使用的電壓超過125V，請另行準備合適的電纜。
(注2) 不能在耐熱?耐寒型ER-X□HC中使用。
(注3) 必要套數根據接頭的機種而有差異。

接頭型號
ER-X016
ER-X032
ER-X048
ER-X064
必要套數
(2枚1套) 		1套 2套 3套 4套


電源電纜

ER-XCC□

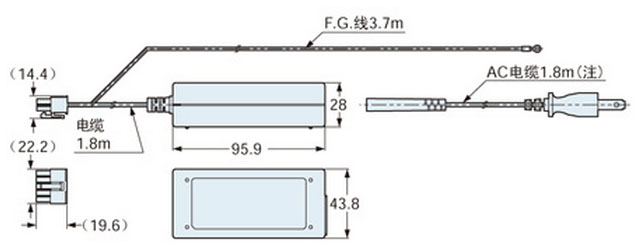

AC適配器

ER-XAPS




放電針組件

ER-XANT

ER-XANTHC



ER-XANT1



ER-XANT2

ER-XANT2HC




放電部保護蓋

ER-XACVR





 規格

接頭
-----------------------------------------------------------------------------------------------------------

種類 焦點型 棒型
型號 ER-X001 ER-X008 ER-X016 ER-X032 ER-X048 ER-X064
有效除電寬度 約50mm 約80mm 約160mm 約320mm 約480mm 約640mm
除電時間
(±1,000V→±100V) 		0.3秒以下(注1)、
0.5秒以下(注2) 		1秒以下(注2)
離子平衡 ±30V以下(注2)(注3)
放電方式 脈沖AC方式
放電頻率 50Hz/20Hz 50Hz/30Hz/20Hz
/10Hz/5Hz/1Hz 		100Hz/70Hz/50Hz/30Hz/20Hz/
10Hz/5Hz/1Hz(注4)
放電輸出電壓 約±7,000V
臭氧產生量 0.01ppm以下(注2)
最大空氣壓力 0.5MPa
使用流體 空氣(干燥的清潔空氣)(注5)
使用海拔高度 2,000m以下(注6)
使用環境溫度 0～+50℃(ER-X001為0～+40℃)(但應無凝露)、保存時:-10～+65℃
使用環境濕度 35～65%RH、保存時:35～85%RH
耐振動 耐久頻率10～55Hz(ER-X001耐久頻率為10～150Hz)　雙振幅0.75mm(MAX. 50m/s2)　XYZ各方向2小時
耐沖擊 耐久頻率100m/s2(約10G)　XYZ各方向3回
外殼接地方式 浮動接地
材質 接頭本體外殼:SUS、
接頭安裝配件:SUS、
放電針組件:PFA和鎢 		接頭本體外殼:PPS和SUS、接頭安裝配件:SUS、
放電針組件:PC、PPS和鎢(注7)
高電壓電纜長度 1.2m 0.5m 0.5m(注4)
重量 本體重量:
約370g 		本體重量:
約330g 		本體重量:
約410g 		本體重量:
約530g 		本體重量:
約650g 		本體重量:
約780g
附件 接頭安裝配件(出廠時已安裝)
種類 耐熱?耐寒型
型號 ER-X008HC ER-X016HC ER-X032HC ER-X048HC ER-X064HC
有效除電寬度 約80mm 約160mm 約320mm 約480mm 約640mm
除電時間
(±1,000V→±100V) 		1秒以下(注2)
離子平衡 ±30V以下(注2)(注3)
放電方式 脈沖AC方式
放電頻率 30Hz(注8)
放電輸出電壓 約±7,000V
臭氧產生量 0.01ppm以下(注2)
最大空氣壓力 0.1MPa
使用流體 空氣(干燥的清潔空氣)(注5)
使用海拔高度 2,000m以下(注6)
使用環境溫度 接頭:-60～+200℃(但應無凝露)(注9)、保存時:-10～+65℃、
高電壓組件:0～+50℃(但應無凝露)、保存時:-10～+65℃
使用環境濕度 35～65%RH、保存時:35～85%RH
耐振動 耐久頻率10～55Hz　雙振幅0.75mm(MAX. 50m/s2)　XYZ各方向2小時
耐沖擊 耐久頻率100m/s2(約10G)　XYZ各方向3次
外殼接地方式 浮動接地
材質 接頭本體外殼:PPS和SUS、接頭安裝配件:SUS、放電針組件:PPS和鎢、
高電壓組件本體外殼:ABS
高電壓電纜長度 耐熱屏蔽電纜1.8m
重量 本體重量:
約420g 		本體重量:
約490g 		本體重量:
約620g 		本體重量:
約760g 		本體重量:
約900g
附件 ?6-4空氣管用接頭:1個、密封蓋:1個、接頭安裝配件(出廠時已安裝)


(注1): 除電距離50mm、產品中央、放電頻率50Hz、空氣60?/min.(0.3MPa)條件下的代表示例。
(注2): 除電距離100mm(ER-X001為除電距離50mm)、產品中央、放電頻率50Hz(耐熱?耐寒型ER-X□HC放電頻率30Hz)、無空氣供給條件下的典型示例。
(注3): 離子平衡為正負的平均值。另外，規格值是在環境溫度變化為±10℃的環境下，從開始放電經過30分鐘后設定離子平衡，將離子平衡控制功能設 為ON時使用的典型示例。
(注4): 也備有高電壓電纜1m型/2m型。高電壓電纜1m型/2m型的放電頻率為50Hz/30Hz/20Hz/10Hz/5Hz/1Hz。詳情情況，敬請垂詢。
(注5): 干燥的清潔空氣是指經過空氣干燥器(結露溫度為-20℃左右)、空氣過濾器(網眼尺寸為0.01μm左右)處理的空氣。
(注6): 請勿在加壓至海拔0m的大氣壓以上的環境下使用或保存。
(注7): 也備有硅針型(ER-X□S、ER-XANS)。詳情情況，敬請垂詢。
(注8): 使用時請將放電頻率設置為30Hz。請勿使用其他頻率。
(注9): 高溫下使用時，接頭可能會發生變色，但對除電性能沒有影響。

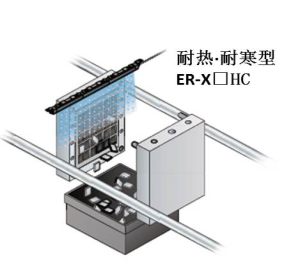

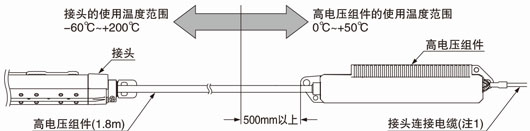

關于耐熱?耐寒型ER-X□HC的使用環境溫度和安裝
-----------------------------------------------------------------------------------------------------------

為保護高電壓組件，安裝時請如下圖所示空出500mm以上的常溫區域。


(注1):耐熱?耐寒型ER-X□HC不能使用接頭連接電纜ER-XCCJ10H(長度10m)。


控制器
-----------------------------------------------------------------------------------------------------------

種類 控制器
型號 ER-XC02
接頭連接臺數 最大2臺
電源電壓 24V DC±10％
消耗電流 連接1臺接頭時:450mA以下、連接2臺接頭時:800mA以下
指示燈 顯示接頭1、接頭2的狀態
  放電(DSC) 綠色LED(放電時亮燈)
確認(CHECK) 橙色LED(檢測到放電針的污漬、磨耗等時亮燈)
錯誤(ERROR) 紅色LED(檢測到異常放電時亮燈)
電平指示儀 綠色LED(5個階段。根據帶電量或者離子產生量亮燈，利用開關進行切換)
輸出
[報警(ALARM)
錯誤(ERROR)
公共端(COM)] 		PhotoMOS輸出
? 最大負載電流:100mA
? 外加電壓:30V DC以下(輸出－輸出公共端之間)
? 剩余電壓:1.5V以下(負載電流100mA下)
  輸出動作 報警(ALARM):檢測到放電針的污漬、磨耗時置ON、正常時置OFF
錯誤(ERROR):檢測到異常放電時置OFF、正常時置ON
短路保護 配備(自動復位式)
放電控制輸入
(DSC OFF) 		允許放電:開放、停止放電:24V或者0V短路時
污損度 2
過電壓種類 I
使用標高 2,000m以下(注1)
使用環境溫度 0～＋50℃(但應無結露)、保存時:－10～＋65℃
使用環境濕度 35～65%RH、保存時:35～85%RH
耐電壓 AC1,000V 1分鐘　整個充電部 ·外殼之間
AC500V 1分鐘 充電部·F.G.間
絕緣電阻 DC250V兆歐下20MΩ以上　整個充電部 ·外殼之間
耐振動 耐久頻率10～150Hz　雙振幅0.75mm　XYZ各方向2小時
耐沖擊 耐久頻率100m/s2(約10G)　X、Y、Z各方向3次
外殼接地方式 浮動接地
材質 外殼:ABS
重量 本體重量:約130g
附屬品 電源·輸入/輸出連接用連接器:1套(機殼5557-10R、端子5556TL［日本MOLEX(株)生產］)
接地線(約3.7m):1根
(注1): 在加壓了標高0m的大氣壓以上的環境中不能使用或者保存。


?尺寸圖 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

  • ? 單位mm?

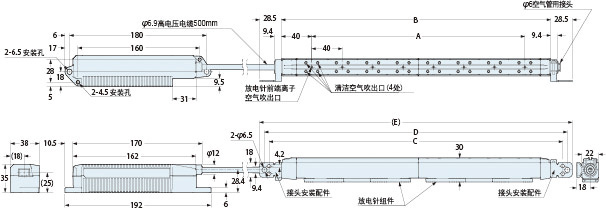

ER-X008/X016/X032/X048/X064
-----------------------------------------------------------------------------------------------------------

接頭



型號 A B C D (E)
ER-X008 40 106 138 150 163
ER-X016 120 194 226 238 251
ER-X032 280 354 386 398 411
ER-X048 440 514 546 558 571
ER-X064 600 674 706 718 731


接頭安裝配件部詳情

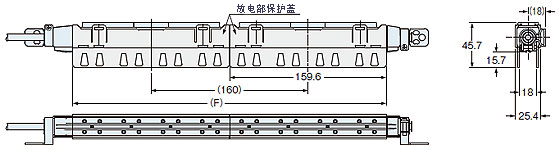

放電部保護蓋ER-XACVR安裝圖


型號 (F)
ER-X016 159.6
ER-X032 319.6
ER-X048 479.6
ER-X064 639.6
(注1): ER-X008以及耐熱、耐寒型ER-X□HC中不能使用放電部保護蓋ER-XACVR。


ER-X008HC/X016HC/X032HC/X048HC/X064HC
-----------------------------------------------------------------------------------------------------------

接頭




接頭安裝配件部詳情


型式名 A B C D (E)
ER-X008HC 40 106 138 150 163
ER-X016HC 120 194 226 238 251
ER-X032HC 280 354 386 398 411
ER-X048HC 440 514 546 558 571
ER-X064HC 600 674 706 718 731

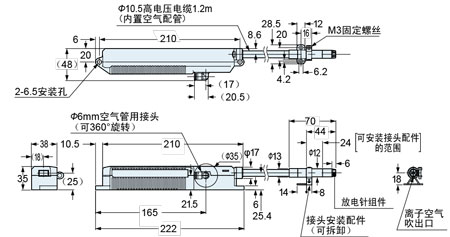

ER-X001
-----------------------------------------------------------------------------------------------------------

接頭

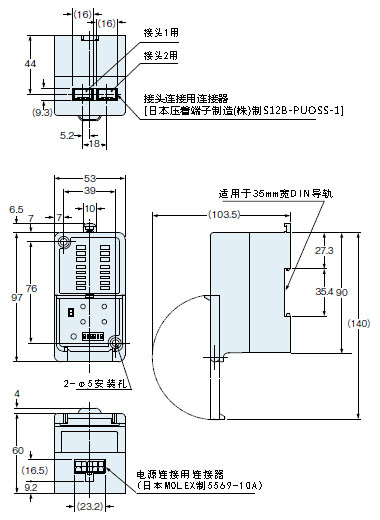

ER-XC02
-----------------------------------------------------------------------------------------------------------

控制器

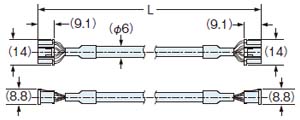

ER-XCCJ□H
-----------------------------------------------------------------------------------------------------------

連接接頭的電纜


?長度L

型號 長度L
ER-XCCJ2H 2,000
ER-XCCJ5H 5,000
ER-XCCJ10H 10,000

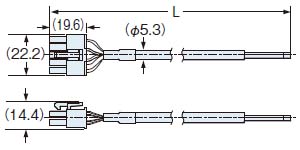

ER-XCC□
-----------------------------------------------------------------------------------------------------------

電源電纜(另售)


?長度L

型號 長度L
ER-XCC2 2,000
ER-XCC5 5,000


ER-XAPS
-----------------------------------------------------------------------------------------------------------

AC適配器(另售)



訂購：脈沖AC方式 區域靜電消除器 ER-X

  • 聯系人
  • 手機號碼
  • 電子郵件
  • 驗證碼

  • 掃一掃,關注我們
