KT4R溫度控制器

類別：FA元器件

簡介： 特點：KT4煥然一新，可視性、操作性、功能性均得以提升！初次啟動時、更改設定時，操作變得更加流暢；配備有簡易的程序功能；對于熱容量較小的物體，也可實施控制；配備有上升沿自調諧功能；其他特點；兼容多種溫度傳感器(輸入)；簡單操作就可以實現 “高精度” 的溫度控制；符合市場需求的經濟型價格；獲得UL／c-UL認證、符合CE標志；通信規格采用RS-485。

全國咨詢服務熱線:0755-8376 0390 (10線)

立即采購在線咨詢

KT4煥然一新
可視性、操作性、功能性均得以提升！

KT4R系列

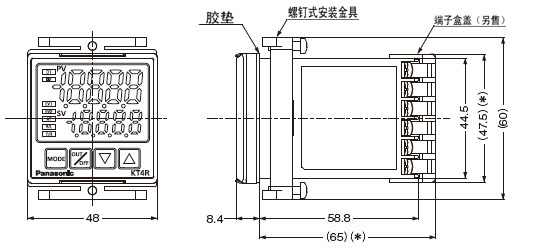

（48×48×58.8mm）

UL/C-UL 、CE 已取得。
CE : EMC指令
UL : Recognition認證

特點

初次啟動時、更改設定時，操作變得更加流暢

把對于初始設定模式下實施控制所需要的必須設定項目、使用頻率較高的項目、更改頻率較高的設定項目歸為一組，只要設定好這些內容即可開始執行控制。所以，初次設定更容易。

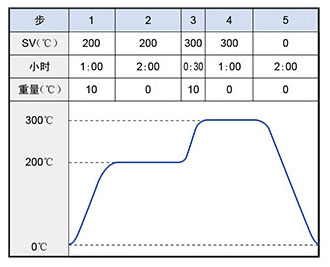

配備有簡易的程序功能

通過設定9個階段的程序步，即可實施簡易的程序控制。通過指定時間，分別設定目標，從而可實施任意的溫度控制。

例：從開始實施程序控制時
(1)：實施控制，使其在1小時后達到200℃
(2)：使其在2小時候仍維持在200℃
(3)：實施控制，使其在30分鐘后達到300℃

對于熱容量較小的物體，也可實施控制

采樣周期高達125ms，是以往產品的1/2倍。利用2倍的響應性，可對熱容量較小的物體等進行控制。

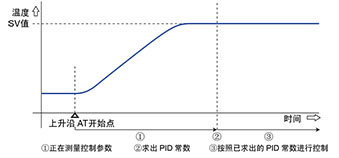

配備有上升沿自調諧功能

配備有上升沿自調諧功能，僅利用一次性的升溫動作，即可求出PID常數。無法利用自調諧求出常數的情況下，也可求出常數。
由于不執行ON/OFF動作，因此不會打亂控制方式。

其他特點

采用大型顯示和密鑰長度，提高可視性和操作性。
進深約為60mm的緊湊設計，可實現省空間。
輸出直流電流，可用作簡易的信號轉換器。

兼容多種溫度傳感器(輸入)

用于溫度檢測的傳感器(輸入)部分可以對應任意“熱電偶”、“熱電阻”、“DC電流”、“DC電壓”。

簡單操作就可以實現 “高精度” 的溫度控制

用前面鍵就可以進行所有操作。另外因為控制模式采用的是在一定的溫度下進行穩定控制的“PID控制”，所以指示精度為各輸入量程內±0.2%。

符合市場需求的經濟型價格

實現高性價比的實惠價格。

獲得UL／c-UL認證、符合CE標志

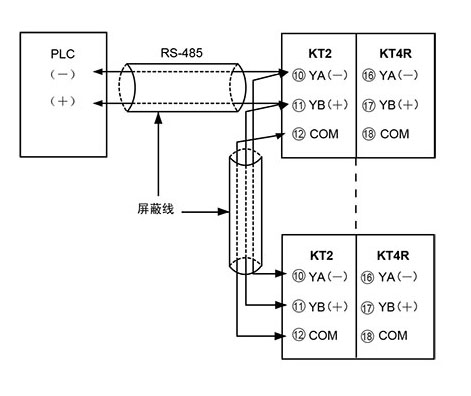

通信規格采用RS-485（MODBUS Protocol）

（系統構成圖實例）

※1 : 僅限通信功能配備型。

※2 : 上述構成的FPΣ需要使用通信插件(FPG-COM3)。

※3 : MODBUS Protocol為Modicon Inc.用于開發PLC的通信協議。

使用注意事項

安裝環境的注意事項

請在以下環境規格中使用本設備。(IEC 61010-1)

過電壓等級Ⅱ、污染度2

請在以下場合使用本設備。

少灰塵，無腐蝕性氣體的場所。
無易燃性、爆炸性氣體的場所。
機械性振動及沖擊較少的場所。
無陽光直射，環境溫度為0～50℃(KT4R/KT8R/KT9R為-10～55℃)，且溫度無劇烈變化的場所。(設置在控制柜內時，請?zhí)貏e考慮散熱。此外，請避免設置在產生熱量的設備的正上方等處。)
可能會因溫度的劇烈變化導致結露的場所。
可能粘附汽油、稀釋劑和酒精等有機溶劑、氨和氫氧化鈉等強堿物
質的場所或環境中。
存在直接振動、沖擊的場所以及有水滴直接滴落的場所。
高壓線、高壓設備、動力線、動力設備以及業余無線電等可發射信號
設備、或者產生較大開關電涌的設備的周圍。
濕度為35%RH?85%RH，且不會結露的場所。
遠離大容量電磁開閉器和流通大電流的電線的場所。
不受水、油和藥品以及其蒸氣直接影響的場所。

配線上的注意事項

KT4R／KT8R／KT9R／KT4H／KT4B系列的端子臺為從左側配線的
構造（KT2系列的端子為上下方向）。導線請務必從左側插入端子內，
并通過端子螺釘進行緊固。請使用適用于M3螺釘?shù)膸Ы^緣套管壓接
端子。

圧接端子	廠商	型號	擰緊扭矩
Y形	NICHIFU端子	1.25Y-3	0.6N?m 最大1.0N?m
Y形	日本壓接端子	VD1.25-B3A
圓型	NICHIFU端子	1.25-3
圓型	日本壓接端子	V1.25-3

端子螺釘?shù)逆i緊扭矩為0.6N?m～1.0N?m（KT4R／KT8R／KT9R／KT4H／KT4B）、KT7系列的M3螺釘請在0.5N?m以下、M2螺釘請在0.25N?m以下以下擰緊并避免松動。
請使用符合本設備傳感器輸入規格的熱電偶和補償導線。
請使用符合本設備傳感器輸入規格的3線制測溫電阻。
本設備未內置電源開關、斷路器以及保險絲。請務必在本設備附近另行設置上述設備。(推薦保險絲：額定電壓250V AC、額定電流2A的延時型保險絲)
電源為24V AC/DC，采用DC時，請勿弄錯極性。
繼對于繼電器觸點輸出型，為保護內置繼電器觸點，請在外部使用與負載容量相符的繼電器。
請將輸入線(熱電偶、測溫電阻等)與電源線、負載線分開接線。
進行配線等作業時，請先切斷本設備的電源。在接通電源的狀態下作業時，可能會因觸電而導致人員重傷或死亡。
進行配線作業時，請勿使電線屑掉入通風窗內。
為防止非預期等級的干擾對溫度控制器的負面影響，請在電磁開閉器的線圈間安裝火花抑制器。

安裝上的注意事項

KT4R／KT8R／KT9R／KT4H／KT4B系列的安裝支架的螺釘鎖緊扭矩過大時，會導致安裝支架和外殼的變形。KT8R／KT9R系列請以約0.1N?m的扭矩進行緊固。KT4H／KT4B系列請以約0.05N?m?0.06N?m的扭矩進行緊固。KT4R系列請以約0.15N?m的扭矩進行緊固。
安裝至KT7系列的DIN導軌上時，請予以橫向安裝。在聽到“喀嚓”一聲后，請確認是否已切實固定。

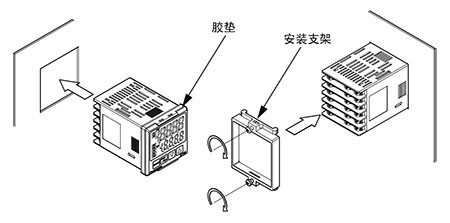

安裝方法

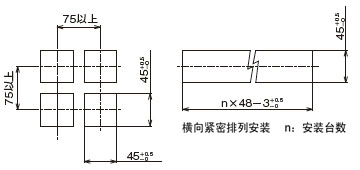

為滿足IP66的防塵/防滴規格要求，請將本機器安裝到無凹凸、具有剛性的平面上。
可安裝的面板厚度: 1～5mm

(1)	）請將本設備由控制板前方插入。
(2)	請插入本機器，直至安裝支架的先端碰觸到面板，然后使用螺釘擰緊。螺釘?shù)那岸伺鲇\|到面板后，請將螺釘擰一圈，加以固定。請將鎖緊扭矩指定為0.15 N?m。

各部的名稱

(1)PV顯示		：	指示經過值（PV）。
(2)SV顯示		：	指示設定值（SV）。
(3)增加鍵		：	增加設定值的數值。
(4)減少鍵		：	減少設定值的數值。
(5)模式鍵		：	進行設定模式切換，并記錄設定值。
(6)OUT/OFF鍵		：	可在控制輸出的ON／OFF或自動/手動控制功能、程序控制之間進行切換。
(7)STEP/MEMO顯示
	O1	：	控制輸出1為ON時，燈點亮。加熱控制輸出（可選項）時，燈點亮。對于直流電源輸出型，以0.25秒為周期對應輸出操作量時，燈閃爍。
	O2	：	冷卻控制輸出（可選項）時，燈點亮。
	EV1	：	報警輸出1為ON時，亮燈。
	EV2	：	報警輸出2為（可選項）ON時，燈點亮。
	AT	：	在自整定或自動復位時，燈閃爍。
	T/R	：	在串行通信（可選項）TX輸出時，燈點亮。

POWER SUPPLY	：	電源電壓100～240V AC或24V AC/DC （24V AC/DC中為DC時，切勿弄錯極性）
EV1	：	警報輸出1
EV2	：	警報輸出2（可選項）
O1	：	控制輸出1
TC	：	熱電偶輸入
RTD	：	測溫電阻輸入
DC	：	直流電壓·直流電流輸入
RS-485	：	串行通信RS-485（可選項）

?額定?性能概要 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

性能概要

項目					規格
尺寸					48mm×48mm
額定	額定操作電壓 (任選一個)				100V AC～240V AC
	額定操作電壓 (任選一個)				24V AC／DC
	額定頻率				50／60Hz
	額定消耗功率				約8VA
	額定刻度	輸入種類			輸入范圍
		熱電偶		K	-200℃～1,370℃（-328℉～2,489℉）
				K	-200.0℃～400.0℃（-328.0℉～752.0℉）
				J	-200℃～1,000℃（-328℉～1,832℉）
				R	0℃～1,760℃（32℉～3,200℉）
				S	0℃～1,760℃（32℉～3,200℉）
				B	0℃～1,820℃（32℉～3,308℉）
				E	-200℃～800℃（-328℉～1,472℉）
				T	-200.0℃～400.0℃（-328.0℉～752.0℉）
				N	-200℃～1,300℃（-328℉～2,372℉）
				PL-II	0℃～1,390℃（32℉～2,534℉）
				C (W/Re5-26)	0℃～2,315℃（32℉～4,199℉）
		測溫電阻		Pt100	-200℃～850℃（-328℉～1,562℉）
				Pt100	-200.0℃～850.0℃（-328.0℉～1,562.0℉）
				JPt100	-200℃～500℃（-328℉～932℉）
				JPt100	-200℃～500.0℃（-328.0℉～932.0℉）
		直流	電流	4mA DC～20mA DC	-2,000～10,000 -200.0～1,000.0 -20.00～100.00 -2.000～10.000
			電流	0mA DC～20mA DC
			電壓	0V DC～1V DC
				0V DC～10V DC
				1V DC～5V DC
				0V DC～5V DC
			?		?直流電流、直流電壓輸入可縮放及改變小數點的位置。
傳感器輸入	熱電偶				K、J、R、S、B、E、T、N、PL-II、C（W／Re5-26）外部電阻：100Ω以下（但但當B輸入時，外部電阻為40Ω以下）
	測溫電阻				Pt100、JPt100 3導線式(1條線所允許的輸入導線電阻10Ω以下）
	直流電流			0mA DC～20mA DC	輸入阻抗：50Ω 允許輸入電流：50mA以下
	直流電流			4mA DC～20mA DC	輸入阻抗：50Ω 允許輸入電流：50mA以下
	直流電壓			0V DC～1V DC	輸入阻抗：1MΩ以以上、允許輸入電壓：5V以下、允許信號源電阻：2kΩ以下
				0V DC～5V DC	輸入阻抗：100kΩ以上允許輸入電壓：15V以下、允許信號源電阻100Ω以下
				1V DC～5V DC
				0V DC～10V DC
控制輸出	繼電器觸點			(任選一個)	1a
	繼電器觸點				3A 250V AC（電阻負載）、1A 250V AC（誘感應負載cos?=0.4）、電氣壽命：10萬次
	無觸點電壓(SSD驅動用電壓輸出)				12⁺²₀V DC 最大負載電流40mA(附加短路保護電路)
	直流電流				4～20mA DC 負載電阻：最大550Ω
報警輸出1(EV1)					繼電器觸點　1a 3A 250V AC（電阻負載）、1a 1A 250V AC（cos?=0.4) 電氣壽命：10萬次
報警輸出2(EV2)					同于報警輸出1
控制方式					PID動作(帶自整定功能)、PI動作、PD動作(帶手動復位功能)、P動作(帶手動復位功能)、ON／OFF動作
目標溫度設定					-
程序控制功能					1模式、可設置9步 (但，要選擇定值控制或程序控制功能進行設定。)
指示精度	熱電偶				各輸入量程±（0.2%+1Digit)以內或±2℃（4℉）以內的較大值但是，R或S輸入0℃～200℃（32℉～392℉）的范圍為±6℃（12℉）以內 B輸入0℃～300℃（32℉～572℉）的范圍為精度保證范圍外 K、J、E、T、N輸入不到0℃（32℉）時為輸入量程±（0.4%+1Digit)以內
	測溫電阻				各輸入量程±（0.1%+1デジット）以內或±1℃（2℉）以內的較大值
	直流電流、直流電壓				各輸入量程の±（0.2%+1Digit)以內
采樣周期					125ms
控制間隙(ON/OFF)					熱電偶、測溫電阻：0.1℃～1,000.0℃（℉）直流電流、直流電壓：1～10,000（小小數點的位置根據小數點選擇）
比例帶					輸入為無小數點時：0～輸入量程輸入為時小數點有：0.0～輸入量程直流電流、直流電壓時：0.0%～1,000.0%
積分時間					0秒～3,600秒
微分時間					0秒～1,800秒
比例周期					1秒～120秒
允許操作電壓范圍					100V AC～240V AC時：85V AC～264V AC、24V AC/DC時：20V AC/DC～28V AC/DC
絕緣電阻					500V DC 10MΩ以上
耐電壓					輸入端子?電源端子間輸出端子?電源端子間 1.5kV AC 1分鐘
誤動作振動					10Hz～55Hz（周期1分鐘）單向振幅0.35mm(上下、左右、前后各方向10分鐘)
耐久振動					10Hz～55Hz(周期1分鐘)單向振幅0.75mm(上下、左右、前后各方向1小時)
誤動作沖擊					X、Y、Z各方向5次 98m/s²
耐久沖擊					X、Y、Z各方向5次 294m/s²
使用環境溫度					-10℃～+55℃
使用環境濕度					35%RH～85%RH（無凝露）
重量					約110g
防水性					IP66（只在面板表面:使用膠墊時）
顯示文字高度					PV：12.4mm SV：8.8mm
選項功能	加熱/冷卻控制		繼電器觸點		通過分配設定，可將警報輸出EV2用作加熱冷卻控制
	加熱/冷卻控制		無觸點電壓		-
	加熱器斷線警報輸出				-
	通信功能				參照下述的“通信性能概要”。
附件	安裝支架/安裝金具				隨本體一起提供
	端子盒蓋				另售
	膠墊				隨本體一起提供

通信功能概要

項目	規格
通信方式	半雙重通信
通信速度	從9600、19200、38400bps中任一個用鍵操作選擇
同步方式	起停同步
協議	MODBUS(RTU、ASCII)、MEWTOCOL(從站)
符號形式	二進制／ASCII
錯誤訂正	指令再送
錯誤檢出	奇偶校驗、校驗和
數據構成	起始位：1 數據位：7、8(Modbus RTU僅為8) 奇偶校驗：有（偶校驗、奇校驗）、無停止位：1或2
接口	依據EIA RS-485
子站數	31站
最大通信距離	1,000m(連接線電阻50Ω以內)
