具有優良的性能價格比、最適于與其他機器組合使用的一款。
------------------------------------------------------------------------------------------------------------------
以標準型的CPU單元為首，配備了經常使用的高性能的4種類型帶高性能的 CPU單元。可根據不同用途構筑更為經濟的系統。
------------------------------------------------------------------------------------------------------------------
|
進深：108.3mm |
|

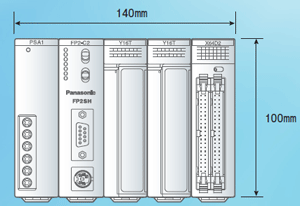

安裝面積為W140×H100mm(5模塊時)， 與袖珍本的大小完全匹配的小型型號， 機器組裝時， 可把所需的空間控制到最小限度。
|
尺寸雖然小巧，但因機型而異，可選擇32k、60k、120k步型的程序內存。還備有豐富的運算用內存。
另外，最大控制I/O點數為2,048點(使用遠程I/O時：8,192點)，可充分對應中等規模的控制。
■ 存儲器選件的擴展
在CPU單元內，可使用IC卡來保存程序及擴展數據內存。
|
■ 根據不同母板進行I/O擴展
標準母板
|
|
 |
|

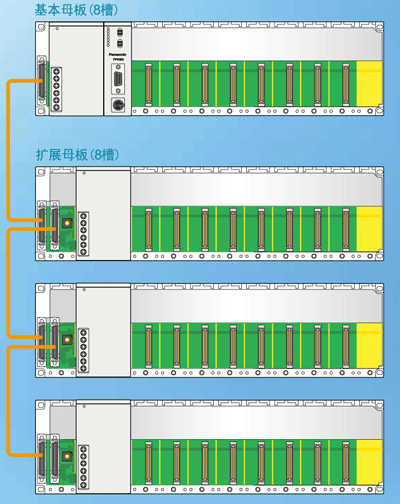

母板H型的情況下 在基本母板的基礎上還可擴展三塊?？勺疃喟惭b的單元數為32臺， 最大的控制I/O點數為2048點， 與標準母板(25臺/1,600點)相比可進一步提升系統。
|
|
 |
|
|
標準品 | H型 |
|---|---|---|
| 最大擴展塊數 | 1＋1＝2塊 | 基本1＋擴展3＝4塊 |
| 最大單元數 | 12＋13＝25單元 | 8＋8×3＝32單元 |
| 最大I/O點數 | 25×64＝1，600點 | 32×64＝2，048點 |
| 最大電纜長度 | 1根 2m | 3根 3.2m |
※ H型產品與標準品不能混合使用。
|

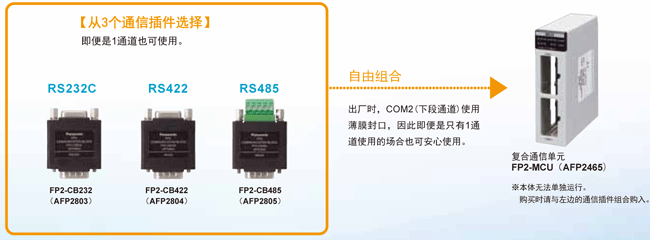

■ 復合通信單元(MCU)
采用裝卸式串行通信插件。 |
|
 |
※本體無法單獨運行。購買時請與左邊的通信插件組合購入。
------------------------------------------------------------------------------------------------------------------

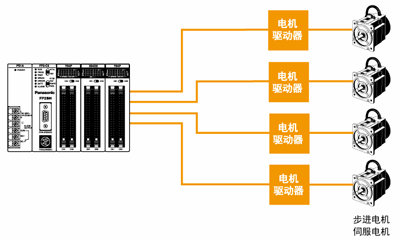

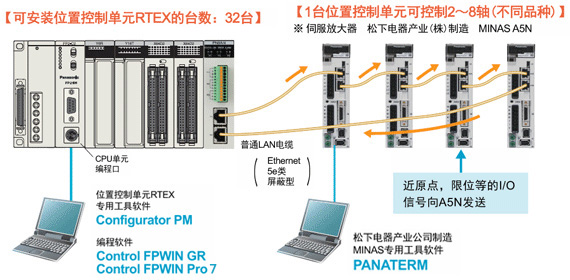

■ 位置控制單元RTEX
 |
|

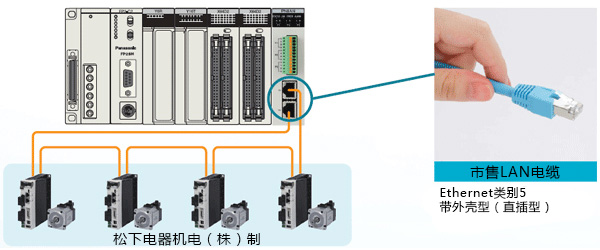

?100Mbps的高速通信， 實現高精度的多軸定位控制。 ?采用普通的LAN電纜， 大幅度削減接線成本。 ?除了4軸單元、8軸單元之外還有2軸單元可供選擇。 ?各軸可登錄600點的位置數據。 ?除了2軸直線插補、2軸圓弧插補，還適用于3軸螺旋線插補。 ?使用專用的工具軟件ConfiguratorPM， 完全支持設定～調試～監控。 ?帶手動脈沖發生器輸入，可應對細微的示教。 |
※1 Realtime Express及MINAS A4N/A5N為松下電器產業株式會社的注冊商標及商品名稱。MINAS A4N與A5N不能混合使用。
新功能追加
1.反復定位功能
于繞線機、研磨機等反復進行同一操作的裝置非常有效。
2.追加了原點返回方式
追加了能夠?qū)崿F(xiàn)裝置精簡化的限位停止方式以及手動停止方式等8種功能。
3.同步運行
可以指定1根主軸、1根從軸。通過2根軸進行作業臺上的移動搬運等。
4.實時扭矩限制
在運行中的任意時點都能改變扭矩限制值。進行軸的壓入制動等。
5.JOG定位控制
通過傳感器輸入，在指定位置減速停止。可運用于貼標機等。
6.輔助觸點(延遲模式)
在定位運行中的任意時點都能輸出輔助觸點。
7.現在値変更機能
可將當前值變更為任意值。可用于原點偏移值。
8.系統啟動時的運行變更
伺服放大器側電源即便不啟動，也可實現單元啟動。
最大控制軸數256軸、充分應對大規模設備。
?最大可安裝32臺8軸單元， 最大控制軸數為256軸(使用母板H型時)。
?共有2軸、4軸、8軸三種類型的產品， 少軸～多軸， 可靈活地支持系統構建
?超高速和大容量的CPU單元(20k步/1ms(本公司測定值)， 程序容量120k步)能充分應對大規模設備。
■系統構成
■ 專用設定工具軟件 Configurator PM
使用軸指定、參數設定、數據表的制作、JOG運行、原點返回、數據監控等， 能夠強力而且簡單地實現設定～調試～監控。

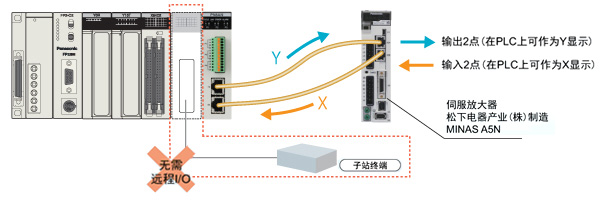

伺服放大器內置有通用輸入/輸出4點，因此無需遠程I/O終端。
伺服放大器內置DC輸入2點/DC輸出2點，通過網絡分別作為X、Y反映在PLC上。
通過控制軸局部進行的各種傳感器信號輸入以及燈管閃亮用輸出等，可在PLC上進行控制，削減了因此而需要添加遠程I/O系統的成本。
■ 位置控制單元(多功能型)
高速·高精度的脈沖輸入型位置控制單元。
速度指令: 最大4Mpulse/s 啟動時間: 0.005ms。
|
可適用于脈沖型步進電機、伺服電機等產品。 速度指令最大可為4Mpluse/s， 能實現高速高精度的定位。此外啟動時間為0.005ms， 實現高速啟動， 因此可以縮短指令時間。 (啟動時間：從接收CPU單元的指令到位置控制單元脈沖輸出的時間)
|
|
 |
【構成圖】
■ 位置控制單元（插補型）

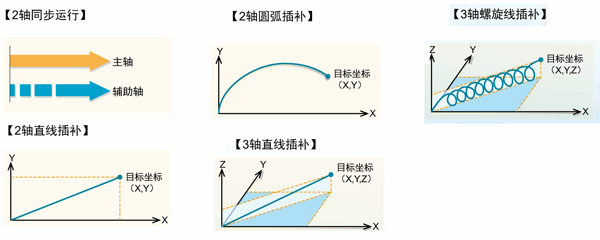

對應同步運行、插補控制， 簡單實現搬運工作臺的平行移動· 切削加工· X、 Y工作臺的控制· 碼垛機· 繞線機等應用程序。
------------------------------------------------------------------------------------------------------------------

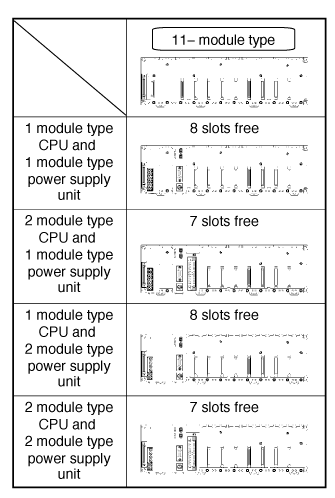

母板分成FP2母板(AFP25***)和FP2母板H型(AFP25***)兩種、不能混用。選擇母板時敬請注意。

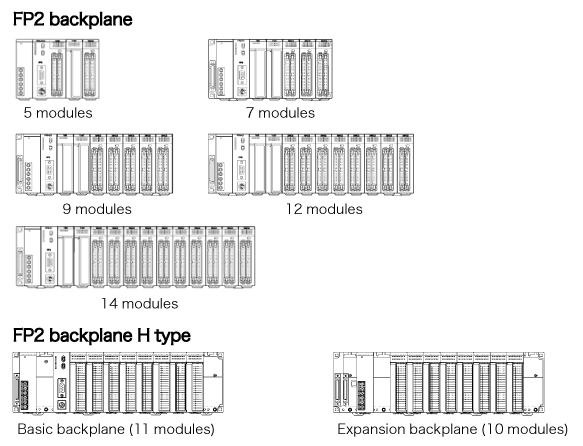

FP2母板和FP2 H型母板構成
? 幾乎所有I/O單元和智能單元都可進行自由組合排列、但單元的選定有以下限制、請通過商品目錄和用戶手冊進行確認。
?????? 1.單元種類的限制
?????? 2.內部消耗電流的限制
| 類型 | 型號 |
|---|---|
| 電源單元5A型 |
FP2-PSA3 FP2-PSD2 |
| 帶64點輸入CPU單元 | FP2-C1D |
| 帶S-LINK CPU單元 | FP2-C1SL |

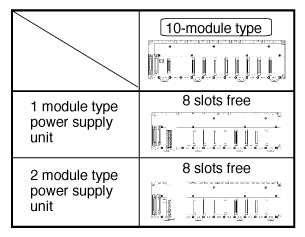

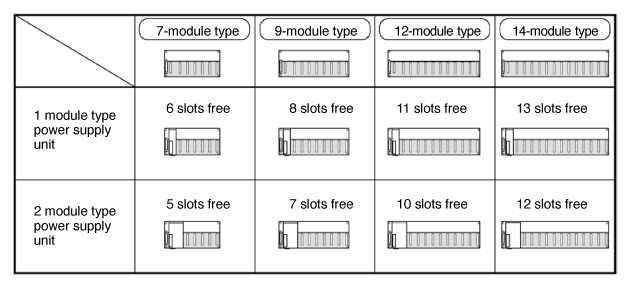

可安裝單元數量根據安裝電源單元模塊數量決定。
|
1模塊CPU單元 |
標準型CPU單元 |
|
2模塊CPU單元 |
帶64點輸入CPU單元、帶S-LINK CPU單元 |
|
1模塊電源單元電源 |
輸出2.5A型 |
|
2模塊電源單元 |
輸出5A型 |
FP2 H型母板

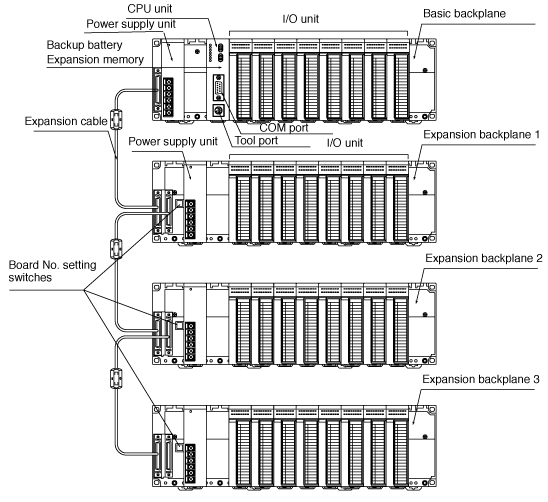

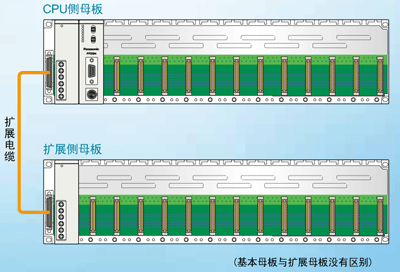

FP2母板的擴展
可擴展1塊母板

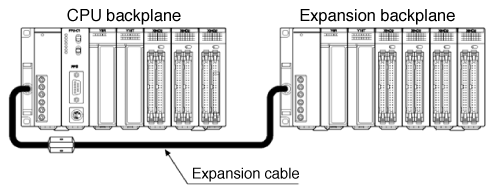

擴展時使用專用擴展電纜連接。5模塊以外的母板可用于來擴展使用。
注意：5模塊型的母板無法擴展。
???????? 5模塊型的母板無法作為擴展側使用。
???????? 可擴展的母板僅限1塊。
???????? 擴展后的母板必須安裝電源單元。
???????? 擴展后的母板無法安裝CPU單元。
???????? 擴展母板的模塊數量無需和CPU測模塊數量一致。
擴展后的母板必須安裝電源單元。
?
CPU單元可安裝基本母板H型/I/O單元、智能I/O單元智能安裝擴展母板H型CPU單元。
每塊母板大約可控制8個I/O單元(包含CPU內置)。如果超出可能存在無法辨認所安裝的I/O單元。
?
可擴展3塊擴展母板。
?
國展母板的識別根據設備號設置開關設定(1～3)。
?
FP2母板
FP2母板H型
注) 1模塊電源單元時無需使用I/O用連接器。

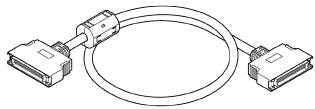

| 型號 | 訂貨產品號 | 長度 | 鐵芯 |
|---|---|---|---|
| FP2-EC | AFP2510 | 0.6m | 1 |
| FP2-EC2 | AFP2512 | 2m | 2 |
注)H型母板時、電纜的總延長距離在3.2ｍ內。
（○：可使用 △：有條件使用 ×：不可使用)
| 所使用的母板及單元 | 裝置的構成 | ||||
|---|---|---|---|---|---|
| CPU一側母板 | 擴展一側母板 | 子局系統一側母板 | |||
|
基本 母板 |
擴展 母板 |
||||
| ? |
請從母板的左邊 開始按以下順序安裝。 1)電源單元 2)CPU單元 3)I/O單元或智能單元 |
請從母板的左邊 開始按以下順序安裝。 1)電源單元 2)I/O單元或智能單元 |
請從母板的左邊 開始按以下順序安裝。 1)電源單元 2)I/O混合單元 3)I/O單元和智能單元 ＊CPU一側母板的2)CPU單元替換為I/O混合單元。 |
請從母板的左邊 開始按以下順序安裝。 1)電源單元 2)I/O單元或智能單元 ＊和擴展一側母板一樣裝載。 |
|
|
|
||||
| 母板 | 5模塊 | ○ | × | ○ | ○ |
|
7?9?12?14 模塊 |
○ | ○ | ○ | ○ | |
| 母板H型 | 基本11模塊 | ○ | × | ○ | ○ |
| 基本10模塊 | × | ○ ※4 | × | ○ | |
| 電源單元 | ○ | ○ | ○ | ○ | |
| CPU單元 | ○ | × | × | × | |
| I/O混合單元 | × | × | ○ | × | |
| 輸入單元 | ○ | ○ | ○ | ○ | |
| 輸出單元 | ○ | ○ | ○ | ○ | |
| 輸入輸出混合單元 | ○ | ○ | ○ | ○ | |
| 模擬量輸入單元 | ○ | ○ | × | × | |
| 模擬量輸出單元 | ○ | ○ | × | × | |
| 高速計數單元 | ○ ※1 | ○ ※1 ※5 | ○ ※6 | ○ ※6 | |
| 脈沖輸入輸出單元 | ○ ※1 | ○ ※1 ※5 | ○ ※6 | ○ ※6 | |
| 位置控制單元 | ○ | ○ | ○ ※7 | ○ ※7 | |
| 位置控制單元RTEX | ○ | ○ | ○ ※7 | ○ ※7 | |
| 位置控制單元插補型 | ○ | ○ | ○ ※7 | ○ ※7 | |
| 串行數據單元 | ○ | ○ | ○ | ○ | |
|
計算機 通信單元 |
△ ※2 | × | × | × | |
| S-LINK單元 | ○ | ○ | ○ | ○ | |
|
復合 鏈接單元 |
MEWNET-F 模式 |
△ ※3 | △ ※3 | × | × |
|
MEWNET-W 模式 |
△ ※2 | × | × | × | |
|
MEWNET-W2 模式 |
△ ※2 | × | × | × | |
| ET-LAN2單元 | △ ※2 | × | × | × | |
| 復合通信單元 | △ ※2 | △ ※2 | × | × | |
|
MEWNET-VE2 鏈接單元 |
△ ※2 | × | × | × | |
| FNS單元 | ○ | ○ | × | × | |
| FMU單元 | ○ | ○ | × | × | |
? 在1個單元使用1點中斷時，相對于每臺CPU單元，最多可使用8個單元。
※2請對下列的鏈接單元的組合的限制進行檢查。
※3在MEWNET-F模式下，CPU一側和擴展一側合計使用4臺。
※4母板H型的擴展延長電纜總長在3.2ｍ以內。
※5在母板H型的31卡槽(最后卡槽)無法安裝單元。
※6子局系統一側的母板側母板。無法中斷使用。
※7子局系統一側的母板從啟動至位置控制完成的時間須比掃描時間長。
| 單元的總類和模式 | CPU單元為FP2時 | CPU單元為FP2SH時 |
|---|---|---|
|
計算機 通信 單元 |
限于1臺 ※ | 與W鏈接、CCU、MCU(PC鏈接模式)最多可安裝5臺。 |
|
復合 鏈接單元 (MEWNET-W模式) |
與W鏈接、CCU、MCU組合最多可安裝3臺。 | |
|
復合 鏈接單元 (MEWNET-W2模式) ET-LAN2單元 |
最多可使用3臺。 其中、PC(PLC)鏈接最多為2臺。 |
最多可使用8臺。 其中、PC(PLC)鏈接最多為2臺。 |
|
復合 通信 單元 (PC(PLC)鏈接模式) |
與W鏈接、CCU、MCU組合最多可安裝3臺。 | 與W鏈接、CCU、MCU組合最多可安裝5臺。 |
| 與設定為PC(PLC)鏈接模式的W鏈接單元合計，最多可使用2臺。 | ||
|
復合 通信單元 (計算機鏈接模式) |
MCU組合最多可安裝8臺。 | |
|
MEWNET-VE2 鏈接單元 |
使用不可 |
同一起復合鏈接單元 可使用2臺。 |
※根據鏈接端口的位置和用于通信的指令，最多可使用3臺。詳細的情況請參考有關通信的限制事項及計算機通信單元手冊等進行確認。
| 電源單元 | 額定電流(5V) |
|---|---|
| FP2-PSA1 | 2.5A |
| FP2-PSA2 | 2.5A |
| FP2-PSA3 | 5A |
| FP2-PSD2 | 5A |
各單元內部回路驅動用電源5V、通過電源單元至母板內部的連通供給電源。
外部供給電源(24V DC)
以下為各種單元的電源容量。使用時請勿超過5V、24V電源和使用電源的額定容量。
| 品名 | 使用數 | 5V消耗電流(mA) | 24V消耗電流(mA) |
|---|---|---|---|
| CPU單元(FP2-C1) | 1 | 410 | 0 |
| 母板(FP2-BP09) | 1 | 60 | 0 |
| 輸入單元(FP2-X16D2) | 3 | 60×3＝180 | 8×16×3＝384 |
| 輸出單元(FP2-Y16R) | 4 | 120×4＝480 | 160×4＝640 |
| 消耗電流合計 | ? | 1130 | 1024 |
| 品名 | 訂貨產品號 | 5V消耗功率(mA) | |||
|---|---|---|---|---|---|
| FP2SH CPU單元 | AFP2231 | 750mA以下 | |||
| AFP2235 | 750mA以下 | ||||
| AFP2255 | 750mA以下 | ||||
| 母板 | AFP25005 | 5mA以下 | |||
| AFP25007 | 60mA以下 | ||||
| AFP25009 | 60mA以下 | ||||
| AFP25012 | 60mA以下 | ||||
| AFP25014 | 60mA以下 | ||||
| 母板H型 | AFP25011MH | 5mA以下 | |||
| AFP25010EH | 60mA以下 | ||||
|
輸入 單元 |
DC輸入 |
16點端子臺、 12-24V DC |
AFP23023 | 60mA以下 | |
| 32點連接器、24V DC | AFP23064 | 80mA以下 | |||
| 64點連接器、24V DC | AFP23067 | 100mA以下 | |||
|
輸出 單元 |
繼電器輸出 | 6點端子臺 | AFP23101 | 50mA以下 | |
| 16點端子臺 | AFP23103 | 120mA以下 | |||
|
晶體管 輸出 |
16點端子臺、NPN | AFP23403 | 100mA以下 | ||
| 32點連接器、NPN | AFP23404 | 130mA以下 | |||
| 64點連接器、NPN | AFP23407 | 210mA以下 | |||
| 16點端子臺、PNP | AFP23503 | 80mA以下 | |||
| 32點連接器、PNP | AFP23504 | 130mA以下 | |||
| 64點連接器、PNP | AFP23507 | 210mA以下 | |||
|
輸入輸出混合 單元 |
32點24V DC輸入 32點NPN輸出連接器 |
AFP23467 AFP23477 |
160mA以下 | ||
|
32點24V DC輸入 32點PNP輸出連接器 |
AFP23567 AFP23577 |
160mA以下 | |||
| 智能單元 |
模擬量 輸入單元 |
通道間絕緣? 復合輸入 |
AFP2401 | 300mA以下 | |
| 俄兩電阻體輸入 | AFP2402 | 300mA以下 | |||
| 電壓?電流輸入 | AFP2400L | 400mA以下 | |||
| 模擬量輸出單元 | AFP2410 | 600mA以下 | |||
|
高速計數 單元 |
NPN輸出 | AFP2441 | 450mA以下 | ||
| PNP輸出 | AFP2451 | 450mA以下 | |||
|
脈沖入輸出 單元 |
NPN輸出 | AFP2442 | 500mA以下 | ||
| PNP輸出 | AFP2452 | 500mA以下 | |||
|
位置控制 單元 |
2軸型 |
AFP2432 AFP2434 |
200mA以下 | ||
| 4軸型 |
AFP2433 AFP2435 |
350mA以下 | |||
|
位置控制 單元 (多功能型) |
2軸型 | 晶體管輸出型 | AFP2432 | 200mA以下 | |
| 2軸型 | 線路激勵器輸出型 | AFP2434 | 200mA以下 | ||
| 4軸型 | 晶體管輸出型 | AFP2433 | 350mA以下 | ||
| 4軸型 | 線路激勵器輸出型 | AFP2435 | 350mA以下 | ||
|
位置控制 單元 RTEX |
2軸型 | AFP243610 | 300mA以下 | ||
| 4軸型 | AFP243620 | 300mA以下 | |||
| 8軸型 | AFP243630 | 300mA以下 | |||
|
位置控制 單元 (插補型) |
2軸型 | 晶體管輸出型 | AFP243710 | 300mA以下 | |
| 2軸型 | 線路激勵器輸出型 | AFP243711 | 300mA以下 | ||
| 4軸型 | 晶體管輸出型 | AFP243720 | 300mA以下 | ||
| 4軸型 | 線路激勵器輸出型 | AFP243721 | 300mA以下 | ||
| 復合通信單元 | AFP2465 | 480mA以下 | |||
| 串行數據單元 | AFP2460 | 60mA以下 | |||
| 計算機通信單元 | AFP2462 | 60mA以下 | |||
|
S-LINK 單元 |
128點?1ch | AFP2780 | 130mA以下 | ||
| 復合鏈接單元 | AFP2720 | 220mA以下 | |||
| I/O混合單元 | AFP2745 | 150mA以下 | |||
| ET-LAN2單元 | AFP27901 | 670mA以下 | |||
| MEWNET－VE2鏈接單元 | AFP279601 | 670mA以下 | |||
| FNS單元 | FNS單元 | AFP27930 | 55mA以下 | ||
| FP－FNS通信塊 | PROFIBUS | AFPN－AB6200 | 230mA以下 | ||
| FP－FNS通信塊 | DeviceNet | AFPN－AB6201 | 65mA以下 | ||
| FP－FNS通信塊 | CANopen | AFPN－AB6218 | 65mA以下 | ||
| FMU單元 | PROFIBUS | AFP27971 | 450mA以下 | ||
| DeviceNet | AFP27972 | 150mA以下 | |||
| CANopen | AFP27973 | 450mA以下 | |||
| 品名 | 訂貨產品號 | 24V消耗功率(mA) | ||
|---|---|---|---|---|
|
輸入 單元 |
DC輸入 |
16點端子臺、 12-24V DC |
AFP23023 | 8mA以下/1點 |
| 32點繼電器、24V DC | AFP23064 | 4.3mA以下/1點 | ||
| 64點繼電器、24V DC | AFP23067 | 4.3mA以下/1點 | ||
|
輸出 單元 |
繼電器輸出 | 6點端子臺 | AFP23101 | 70mA以下 |
| 16點端子臺 | AFP23103 | 160mA以下 | ||
|
晶體管 輸出 |
16點端子臺、NPN | AFP23403 | 120mA以下 | |
| 32點繼電器、NPN | AFP23404 | 140mA以下 | ||
| 64點繼電器、NPN | AFP23407 | 250mA以下 | ||
| 16點端子臺、PNP | AFP23503 | 70mA以下 | ||
| 32點繼電器、PNP | AFP23504 | 150mA以下 | ||
| 64點繼電器、PNP | AFP23507 | 270mA以下 | ||
|
輸入輸出混合 單元 |
32點24V DC輸入 32點NPN輸出繼電器 |
AFP23467 AFP23477 |
輸入4.3mA以下/1點 | |
| 輸出120mA以下 | ||||
|
32點24V DC輸入 32點PNP輸出繼電器 |
AFP23567 AFP23577 |
輸入4.3mA以下/1點 | ||
| 輸出130mA以下 | ||||
※1輸入時顯示內部回路電流電流值。其他單元顯示驅動內部回路的電流值。不包含輸出單元的負載電流。
※2S-LINK 關聯單元、位置控制單元使用消耗電流為24V、其他各單元敬請確認。
| 品名 | 訂貨產品號 | 適合的電纜尺寸 | 電線規格 | |
|---|---|---|---|---|
| 被膜外徑 | 備注 | |||
| 散線壓接連接器 | AXW7221FP | AWG#22 | φ1.5～φ1.1 | AWG#22 12根/0.18雙絞線 |
| AWG#24 | 雙絞線 | |||
| AXW7231FP | AWG#26 | φ1.3～φ1.1 | 雙絞線 | |
| AWG#28 | 雙絞線 | |||
------------------------------------------------------------------------------------------------------------------
下面介紹一下FP7及FP2SH可使用的連接器端子。
東洋技研(株)制
 |
連接器端子型號 ?PCXV-1H40(縱型、彈簧式、極數40P) |
 |
?PCX-1H40(橫型、彈簧式、極數40P) |
 |
?PCN7-1H40(圧接端子式、極數40P)
|
以下商品為生產終止品。
| 生產終止品 | 推薦替代品 | |||||
|---|---|---|---|---|---|---|
| 產品名稱 | 訂貨產品號/型號 | 終止日期 | ? | 訂貨產品號/型號 | 產品名稱 | 備注 |
| MINAS AIII 系列 專用電纜 |
訂貨產品號： AFP85131 型號： AFP85131 |
2016年9月30日 |
|
訂貨產品號：- 型號：- |
- | 非常抱歉無推薦替代品。 |
| MINAS AIII 系列 專用電纜 |
訂貨產品號： AFP85132 型號： AFP85132 |
2016年9月30日 |
|
訂貨產品號：- 型號：- |
- | 非常抱歉無推薦替代品。 |
| MINAS S系列/E系列 專用電纜 |
訂貨產品號： AFP85141 型號： AFP85141 |
2016年9月30日 |
|
訂貨產品號：- 型號：- |
- | 非常抱歉無推薦替代品。 |
| MINAS S系列/E系列 專用電纜 |
訂貨產品號： AFP85142 型號： AFP85142 |
2016年9月30日 |
|
訂貨產品號：- 型號：- |
- | 非常抱歉無推薦替代品。 |
??? 規格比較表
??? FP2SH與FP的兼容注意事項
??? FP2/FP2SH與FP10SH兼容注意事項
??? FP2SH用小PC卡
| 項目 | FP2SH CPU單元 | FP10SH CPU單元 | |||
|---|---|---|---|---|---|
|
FP2?C2L(AFP2221) FP2?C2(AFP2231) FP2?C2P(AFP2235) FP2?C3P(AFP2255) |
AFP6221V3 | AFP6211V3 | |||
|
控制I/O 點數 |
基本構成時 |
使用母板時最大768點(12模塊) 使用母板H型時最大512點(8模塊) |
最大512點 | ||
| 擴展構成時 |
母板使用時最大1600點(25模塊) 使用母板H時最大2048點(32模塊) |
最大2048點 | |||
|
遠程I/O 使用時 |
最大8192點 | 最大8192點 | |||
|
程序 容量 |
內置RAM |
約60k步 (FP2?C3P約120k步) |
約30k步 | ||
| 擴展時 | - | 約60k步/約120k步 | |||
|
運算速度 (代表值) |
基本命令 | 0.03μs～/命令 | 0.04μs～/命令 | 0.10μs～/命令 | |
| 應用命令 | 0.06μs～/命令 | 0.08μs～/命令 | 0.20μs～/命令 | ||
|
運 算 用 存 儲 點 數 |
繼電器 | 外部輸入(X) | 8192點 | 8192點 | |
| 外部輸出(Y) | 8192點 | 8192點 | |||
| 內部繼電器(R) | 14192點 | 14192點 | |||
| 計時器、計數器(T/C) | 合計3072點 | 合計3072點 | |||
| 鏈接繼電器(L) | 10240點 | 10240點 | |||
| 脈沖繼電器(P) | 2048點 | 2048點 | |||
| 異常通知繼電器(E) | 2048點 | 2048點 | |||
|
存儲 區域 |
數據寄存器(DT) | 10240字 | 10240字 | ||
| 文件寄存器(FL) |
FP2?C2L:32765字 FP2?C2、FP2?C2P、FP2?C3P:32765字×3Bank |
32765字 | |||
| 鏈接寄存器(LD) | 8448字 | 8448字 | |||
|
計時器/計數器 (SV) |
3072字 | 3072字 | |||
|
計時器/計數器 經過時間范圍(EV) |
3072字 | 3072字 | |||
|
索引寄存器 (I0～I(xiàn)D) |
14字×16Bank | 14字×16Bank | |||
| 注釋輸入 | 內置 | 可選件 | |||
| 日歷計時器功能 | 內置 | 內置 | |||
| ROM運轉功能 |
FP2?C2L、FP2?C2時 :可選件 FP2?C2P、FP2?C3P時:本體內置 |
可選件 | |||
■關于硬件的兼容性
使用FP2SH時單元、關聯產品大致與FP2通用、但請注意以下幾點。
■關于軟件的兼容性
FP2SH為FP2升級兼容產品、在FP2SH上均能運行。其他點數等事項請確認規格表。
■關于硬件的兼容性
使用FP2SH時單元、關聯產品大致與FP2通用、但請注意以下幾點。
■關于軟件的兼容性
FP2SH為FP2升級兼容產品、在FP2SH上均能運行。其他點數等事項請確認規格表。
部分小PC卡生產終止，訂貨時敬請注意產品型號。
生產終止品
| 種類 | 內存容量 | 訂貨產品號 | 使用電池類型 |
|---|---|---|---|
| SRAM型 | 2MB | AIC52000 | 內置蓄電池(充電型) |
新商品
| 種類 | 內存容量 | 訂貨產品號 | 使用電池類型 |
|---|---|---|---|
| SRAM型 | 2MB | AFP2209 | 鋰電池(交換型) |
注意
------------------------------------------------------------------------------------------------------------------
??
??
| 品名 |
演算 速度 |
內置 RAM |
內存選件 | 其他 | 型號 | 訂貨產品號 | |||
|---|---|---|---|---|---|---|---|---|---|
|
増?jiān)O(shè) RAM |
ROM |
IC 卡 |
日歷 時鐘 |
注釋內存 | |||||
|
32k 標準型 |
0.03μs～ |
32k 步 |
× |
○ (另售) |
× | ○(內置) |
○ (內置) |
FP2-C2L |
 AFP2221 |
|
60k 標準型 |
60k 步 |
× |
○ (另售) |
× |
○ (內置) |
○ (內置) |
FP2-C2 | AFP2231 | |
|
60k型帶 IC卡 I/F |
60k 步 |
× |
○ (內置) |
○ (另售) |
○ (內置) |
○ (內置) |
FP2-C2P | AFP2235 | |
|
120k型帶 IC卡 I/F |
120k 步 |
× |
○ (內置) |
○ (另售) |
○ (內置) |
○ (內置) |
FP2-C3P |
AFP2255 |
|
------------------------------------------------------------------------------------------------------------------
| 品名 | 種類 | 點數 | 連接方式 | 規格 | 型號 | 訂貨產品號 |
|---|---|---|---|---|---|---|
|
FP2 輸入 單元 |
DC輸入 | 16點 | 端子臺 | 12-24V DC | FP2-X16D2 | AFP23023 |
| 32點 | 連接器 | 24V DC | FP2-X32D2 | AFP23064 | ||
| 64點 | 連接器 | 24V DC | FP2-X64D2 | AFP23067 | ||
|
FP2 輸出 單元 |
繼電器輸出 | 6點 | 端子臺 | 5A 2點/1個公共端 | FP2-Y6R | AFP23101 |
| 16點 | 端子臺 | 2A 8點/1個公共端 | FP2-Y16R | AFP23103 | ||
|
晶體管輸出 NPN |
16點 | 端子臺 |
0.5A(12-24V DC)、 0.1A(5V DC) |
FP2-Y16T | AFP23403 | |
| 32點 | 連接器 |
0.1A(12-24V DC)、 50mA(5V DC) |
FP2-Y32T | AFP23404 | ||
| 64點 | 連接器 |
0.1A(12-24V DC)、 50mA(5V DC) |
FP2-Y64T | AFP23407 | ||
|
晶體管輸出 PNP |
16點 | 端子臺 |
0.5A(12-24V DC)、 0.1A(5V DC) |
FP2-Y16P | AFP23503 | |
| 32點 | 連接器 |
0.1A(12-24V DC)、 50mA(5V DC) |
FP2-Y32P | AFP23504 | ||
| 64點 | 連接器 |
0.1A(12-24V DC)、 50mA(5V DC) |
FP2-Y64P | AFP23507 | ||
|
FP2 入輸出 混合 單元 |
DC輸入 晶體管輸出 NPN |
輸入32點 輸出 32點 |
連接器 |
輸入24V DC 輸出0.1A(12-24V DC)、 50mA(5V DC) |
FP2-XY64D2T | AFP23467 |
|
輸入24V DC 輸出0.1A(12-24V DC)、 50mA(5V DC) 帶ON脈沖捕捉輸入 |
FP2-XY64D7T | AFP23477 | ||||
|
DC輸入 晶體管輸出 PNP |
輸入32點 輸出 32點 |
連接器 |
輸入24V DC 輸出0.1A(12-24V DC)、 50mA(5V DC) |
FP2-XY64D2P | AFP23567 | |
|
輸入24V DC 輸出0.1A(12-24V DC)、 50mA(5V DC) 帶ON脈沖捕捉輸入 |
FP2-XY64D7P | AFP23577 |
※附帶散線用連接器。接線時需專用的工具(品號AXY52000)。
※使用終端或扁平電纜插座時，請另外定貨。
| 品名 | 規格 | 輸入輸出點數 | 型號 | 訂貨產品號 | |
|---|---|---|---|---|---|
|
FP2 模擬量輸入 單元 |
FP2-AD8VI |
非絕緣電壓：1～5V、±10V 電流：4～20mA、±20mA |
模擬量輸入8ch | FP2-AD8VI | AFP2400L |
| FP2-AD8X | 絕緣電壓、電流、熱電偶、測溫電阻 | 模擬量輸入8ch | FP2-AD8X | AFP2401 | |
| FP2-RTD | 測溫電阻 Pt100、JPt100、JPt1000 | 測溫電阻輸入8ch | FP2-RTD | AFP2402 | |
| FP2 模擬量輸出單元 |
電壓：－10～＋10V 電流：0～20mA 分辨率：1/4,096 |
模擬量輸入4ch | FP2-DA4 | AFP2410 | |
------------------------------------------------------------------------------------------------------------------
| 品名 | 規格 | 訂貨產品號 | |||
|---|---|---|---|---|---|
| 輸出型 | 控制軸數 | 速度指令 | |||
|
FP2 位置控制單元 RTEX |
2軸型 | AFP243610 | |||
| 4軸型 | AFP243620 | ||||
| 8軸型 | AFP243630 | ||||
|
Control Confi gurator PM |
位置控制單元RTEX專用日語版軟件 | AFPS66110 | |||
| 位置控制單元RTEX專用英語版軟件 | AFPS66510 | ||||
|
FP2 位置控制單元 多功能型 ※3 |
晶體管 | 獨立2軸 | 1pps～500kpps | AFP2432 | |
| 獨立4軸 | AFP2433 | ||||
| 線驅動器 | 獨立2軸 | 1pps～4Mpps | AFP2434 | ||
| 獨立4軸 | AFP2435 | ||||
|
FP2 位置控制單元 插補型 |
晶體管 | 2軸(直線/圓弧、插補、同步) | 1pps～500kpps | AFP243710 | |
| 4軸(2軸直線、2軸圓弧、3軸直線、3軸螺旋、2軸同步) | AFP243720 | ||||
| 線驅動器 | 2軸(直線/圓弧、插補、同步) | 1pps～4Mpps | AFP243711 | ||
| 4軸(2軸直線、2軸圓弧、3軸直線、3軸螺旋、2軸同步) | AFP243721 | ||||
|
FP2 高速計數器單元 |
中斷輸入8點 高速計數器4CH 比較輸出8點 輸入：24V DC 輸出：5～24V DC(0.1A 12點/0.8A 4點) |
NPN輸出 | AFP2441 | ||
| PNP輸出 | AFP2451 | ||||
|
FP2 脈沖I/O單元 |
中斷輸入8點 高速計數器4CH 比較輸出8點 脈沖輸出4CH PWM輸出4CH 輸入：24V DC 輸出：5～24V DC(0.1A 12點/0.8A 4點) |
NPN輸出 | AFP2442 | ||
| PNP輸出 | AFP2452 | ||||
※1附帶散線壓接用插座。接線時壓接工具(品號AXY52000FP)。使用專用工具終端或扁平電纜插座時， 請另外定貨。

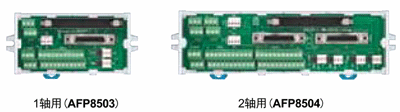

※2關于電機驅動器I/F終端Ⅱ， 請參照FPΣ的有關項目。
※3標準(以住)產品的FP2位置控制單元(AFP2430和AFP2431)和FP2位置控制單元多功能型不可兼容。詳細情況請向本公司查詢。
------------------------------------------------------------------------------------------------------------------
| 品名 | 規格 | 通道數 | 訂貨產品號 | |
|---|---|---|---|---|
|
FP2 VE2-鏈接單元 |
10Mbps、8,192點/8,192字、最大99臺(VE模式)、254臺(FL-net)、2,500m | 1ch | AFP279601 | |
|
FP2 ET-LAN2單元 |
FP2SH用Ethernet對應單元 CPU側安裝母板的情況下使用 |
1ch | AFP27901 | |
| Control Confi gurator ET | ET-LAN單元的設定用日語版軟件 | － | AFPS32110 | |
| ET-LAN單元的設定用日語版軟 | － | AFPS32510 | ||
|
FP2 復合鏈接單元 |
可進行PLC間的鏈接 與MEWNET-W/MEWNET-W2對應 |
1ch | AFP2720 | |
|
FP2 復合通信單元 |
通信插塊RS232C、RS422、RS485可自由組合 通用串行、計算機鏈接、PLC鏈接(MEWNET-W0) |
2ch | AFP2465 | |
| ? | RS232C 插塊 | (復合通信單元用) 最大230kbps 15m | 1ch | AFP2803 |
| RS422 插塊 | (復合通信單元用) 最大230kbps 1,200m | 1ch | AFP2804 | |
| RS485 插塊 | (復合通信單元用) PLC鏈接(MEWNET-W0)時 115kbps 16局、1,200m | 1ch | AFP2805 | |
------------------------------------------------------------------------------------------------------------------
| 品名 | 規格 | 控制I/O點數 | 訂貨產品號 | ||
|---|---|---|---|---|---|
| FP2復合鏈接單元 |
可作為遠程I/O系統MEWNET-F的主站連接。 最適合于使用點數很多的遠程I/O系統。 |
每個單元1臺 最多4,096點 | AFP2720 | ||
|
FP2遠程I/O 從站單元 |
可作為遠程I/O系統MEWNET-F子站(從站)的連接。 可裝載數字I/O單元，位置控制單元。 |
每個單元1臺 最多3,072點 | AFP2745 | ||
|
FP I/O終端板 ［MIL連接器型］ |
DC12V輸入/0.2A Tr.輸出 | 16點輸入16點輸出 | AFP87445 | ||
| DC24V輸入/0.2A Tr.輸出 | 16點輸入16點輸出 | AFP87446 | |||
|
FP I/O終端板 ［端子臺型］ |
DC24V輸入/0.2A Tr.輸出 | 16點輸入16點輸出 | AFP87444 | ||
| DC24V輸入/2A Ry.輸出 | 16點輸入8點輸出 | AFP87432 | |||
|
FP I/O終端 單元 |
可作為子站控制。 最大可擴展到32點。 (操作電壓DC24V) |
FP I/O 終端 單元(基本) |
輸入單元DC24V輸入 | 8點輸入 | AFP87421 |
| 16點輸入 | AFP87422 | ||||
| 輸出單元0.5A Tr.輸出 | 8點輸入 | AFP87423 | |||
| 16點輸入 | AFP87424 | ||||
|
FP I/O 終端 擴展單元 |
輸入單元DC24V輸入 | 8點輸入 | AFP87425 | ||
| 16點輸入 | AFP87426 | ||||
| 輸出單元0.5A Tr.輸出 | 8點輸入 | AFP87427 | |||
| 16點輸入 | AFP87428 | ||||
|
FP2 S-LINK單元 |
與省配線系統S-LINK直接相連。 是裝載了128點×2ch的單元。 |
每個單元1臺有128點 | AFP2780 | ||
------------------------------------------------------------------------------------------------------------------
| 品名 | 規格 | 型號 | 訂貨產品號 | |
|---|---|---|---|---|
| FP2母板 | 標準型 | 5模塊(擴展使用不可) | FP2-BP05 | AFP25005 |
| 7模塊(基本、擴展通用) | FP2-BP07 | AFP25007 | ||
| 9模塊(基本、擴展通用) | FP2-BP09 | AFP25009 | ||
| 12模塊(基本、擴展通用) | FP2-BP12 | AFP25012 | ||
| 14模塊(基本、擴展通用) | FP2-BP14 | AFP25014 | ||
| H型 | 8插槽(基本) | FP2-BP11MH | AFP25011MH | |
| 8插槽(擴展用) | FP2-BP10EH | AFP25010EH | ||
| FP2擴展電纜 | 0.6m | FP2-EC | AFP2510 | |
| 2m | FP2-EC2 | AFP2512 | ||
------------------------------------------------------------------------------------------------------------------
| 品名 | 規格 | 型號 | 訂貨產品號 |
|---|---|---|---|
| FP2電源單元 | 輸入100-120V AC 輸出2.5A | FP2-PSA1 | AFP2631 |
| 輸入200-240V AC 輸出2.5A | FP2-PSA2 | AFP2632 | |
| 輸入100-240V AC 輸出5A | FP2-PSA3 | AFP2633 | |
| 輸入24V DC 輸出5A | FP2-PSD2 | AFP2634 |
------------------------------------------------------------------------------------------------------------------
| 品名 | 規格 | 訂貨產品號 | |
|---|---|---|---|
|
擴展內存 單元 |
為在CPU單元本體中安裝ROM的插座。 | AFP2207 | |
| 內存板已事先安裝有非易失性內存 |
AFP2208 |
||
|
FP2SH 帶IC卡I/F專用的 小PC卡 |
SRAM |
最適合用作數據內存。 |
AFP2209 |
| AFP2209用 | AFP2806 | ||
※1關于FP內存裝載器，請參照FPΣ有關項目。
以下產品是生產終止（預定）品
| 生產終止品 | 代替推薦品 | ||||
|---|---|---|---|---|---|
| 訂貨產品號/型號 | 終止時間 | ? | 訂貨產品號/型號 | 產品名 | 備注 |
|
訂貨產品號：? AFP2780 型號：?FP2-SL2 |
2017年9月29日 |
|
訂貨產品號：- 型號：- |
- | 非常抱歉，沒有代替推薦品。 |
------------------------------------------------------------------------------------------------------------------
以下商品為生產終止品。
| 生產終止品 | 推薦替代品 | ||||||
|---|---|---|---|---|---|---|---|
| 商品名稱 | 訂貨產品號 | 型號 | 終止日期 | ? | 訂貨產品號 | 系列名稱 | 備注 |
| 擴展內存單元 | AFP2207 | FP2-EM7 | 2012年3月31日 |
|
AFP2208 |
擴展內存單元 |
|
?CPU單元
?電源單元
?輸入單元
?輸出單元
?模擬量入輸出單元
?ET-LAN2單元(AFP27901)
?MEWNET-VE2鏈接單元(AFP279601)
?復合通信單元(AFP2465)
?復合鏈接單元
?S-LINK單元
?位置控制單元 RTEX(網絡型)
?位置控制單元 智能型(脈沖輸出型)
?柔性網絡從站(FNS)單元和主站(FMU)單元
?高速計數器/脈沖入輸出單元
?遠程I/O從站單元(MEWNET-F通用)
| 項目 | FP2SH CPU單元 | |||||
|---|---|---|---|---|---|---|
| 對象型號 | FP2-C2L(AFP2221) | FP2-C2(AFP2231) | FP2-C2P(AFP2235) | FP2-C3P(AFP2255) | ||
|
演算速度 |
基本指令 | 0.03μs～ | ||||
| 高級指令 | 0.06μs～ | |||||
|
程序容量 |
內置 RAM | 32k步 | 60k步 | 120k步 | ||
| 擴展時 | 不可 | |||||
|
控制點數 |
1個板時 | 標準型 | 最大768點 | |||
| H型 | 最大512點 | |||||
| 擴展時 | 標準型 | 最大1,600點 | ||||
| H型 | 最大2,048點 | |||||
| 使用遠程I/O使用時 | 最大8,192點 | |||||
|
運算用存儲器 |
內部繼電器 | 14,192點 | ||||
| 數據寄存器 | 10,240字 | |||||
| 文件寄存器 | 32,765字 | 32,765字×3Bank | ||||
| 鏈接寄存器 | 8,448字 | |||||
|
存儲器選件 |
F-ROM/EPROM | 小PC卡(F-ROM/SRAM) | ||||
|
注釋內存 |
內置 | |||||
|
日歷/時鐘 |
內置 | |||||
電源單元
------------------------------------------------------------------------------------------------------------------
| 型號 | FP2-PSA1(AFP2631) | FP2-PSA2(AFP2632) | FP2-PSA3(AFP2633) | FP2-PSD2(AFP2634) | |
|---|---|---|---|---|---|
| 輸入 | 額定電壓 | 100V～120V AC | 200V～240V AC | 100V～240V AC | 24V DC |
| 消耗電流 | 0.4A以下(100V AC使用時) | 0.2A以下(200V AC使用時) |
0.7A以下(100V AC使用時) 0.4A以下(200V AC使用時) |
2.5A以下 | |
| 沖擊電流 | 40A以下(55℃) | 30A以下(25℃) | 10A以下 | ||
| 頻率數 | 47Hz ～ 63Hz | - | |||
| 電壓變動范圍 | 85～132V AC | 170～264V AC | 85～264V AC | 20.4～31.2V DC※ | |
| 輸出 | 5V輸出容量 | 2.5A max. | 5A max. | ||
| 警告觸點容量 | 1A 30V DC | ||||
| 警告觸點動作 | CPU警告LED點亮?xí)r | ||||
| 警告觸點結構 | 1c接點 | ||||
| 漏電流 | 輸入與保護接地端子間0.75mA 以下 | ||||
| 耐電壓 | 1,500V AC1分鐘(輸入與接地 端子間) | ||||
| 絕緣電阻 | 100MΩ 500V DC(輸入與接地 端子間) | ||||
| 保証壽命 | 20,000小時(55℃) | ||||
| 過電流保護功能 | 內置過電流保護 | ||||
| 保險絲 | 內置 | ||||
| 端子螺釘 | M3 | ||||
| 模塊大小 | 1模塊 | 1模塊 | 2模塊 | 2模塊 | |
注) ※FP2-PSD2的啟動后的允許電壓變動范圍為-35%～+30%。 啟 動時施加額定電壓的-15%～+30%的電壓100ms以上。
------------------------------------------------------------------------------------------------------------------
| 項目 | DC輸入單元 | I/O混合單元(輸入部) | ||||
|---|---|---|---|---|---|---|
| 16點型 | 32點型 | 64點型 | DC輸入/晶體管(NPN)輸出型 ※1 | DC輸入／晶體管(PNP)輸出型 ※2 | ||
|
FP2-X16D2 (AFP23023) |
FP2-X32D2 (AFP23064) |
FP2-X64D2 (AFP23067) |
FP2-XY64D2T (AFP23467) |
FP2-XY64D2P (AFP23567) |
||
| 額定輸入電壓 | 12～24V DC | 24V DC | 24V DC | 24V DC | 24V DC | |
| 額定輸入電流 | 約8mA(24V DC使用時) | 約4.3mA(24V DC使用時) | 約4.3mA(24V DC使用時) | 約4.3mA(24V DC使用時) | 約4.3mA(24V DC使用時) | |
| 阻抗 | 約3kΩ | 約5.6kΩ | 約5.6kΩ | 約5.6kΩ | 約5.6kΩ | |
| 最小ON電壓/最小ON電流 | 9.6V/4mA | 19.2V/4mA | 19.2V/4mA | 19.2V/4mA | 19.2V/4mA | |
| 最小OFF電壓/最小OFF電流 | 2.5V/1mA | 5.0V/1.5mA | 5.0V/1.5mA | 5.0V/1.5mA | 5.0V/1.5mA | |
| 響應時間 | OFF→ON | 0.2ms以下 | 0.2ms以下 | 0.2ms以下 | 0.2ms以下 | 0.2ms以下 |
| ON→OFFN | 0.2ms以下 | 0.3ms以下 | 0.3ms以下 | 0.3ms以下 | 0.3ms以下 | |
| 公共端方式 |
8點/1公共端 (輸入電源的極性為-/+均可) |
32點/1公共端 | 32點/1公共端 | 32點/1公共端 | 32點/1公共端 | |
| 外部連接方式 | 端子臺連接(端子螺釘M3) | 連接器連接(使用1個40P) | 連接器連接(使用2個40P) | 連接器連接(使用2個40P) | 連接器連接(使用2個40P) | |
注) 根據輸入電壓及環境溫度,對輸入/輸出的同時ON有所限制。
※1 帶ON脈沖捕捉輸入/輸出單元·DC輸入/晶體管(NPN)輸出型FP2-XY64D7T
(AFP23477)也為同樣的規格。
但是應對時間為OFF→ON:0.2ms以下(X0~X1F)，ON→OFF:0.3ms以下(X0～X1B)，1.0～
5.0ms(X1C～X1F)。
※2 帶ON脈沖捕捉輸入/輸出單元·DC輸入/晶體管(PNP)輸出型FP2-XY64D7P
(AFP23577)也為同樣的規格。
但是應對時間為OFF→ON:0.2ms以下(X0～X1F)，ON→OFF:0.3ms以下(X0～X1B)，1.0
～5.0ms(X1C～X1F)。

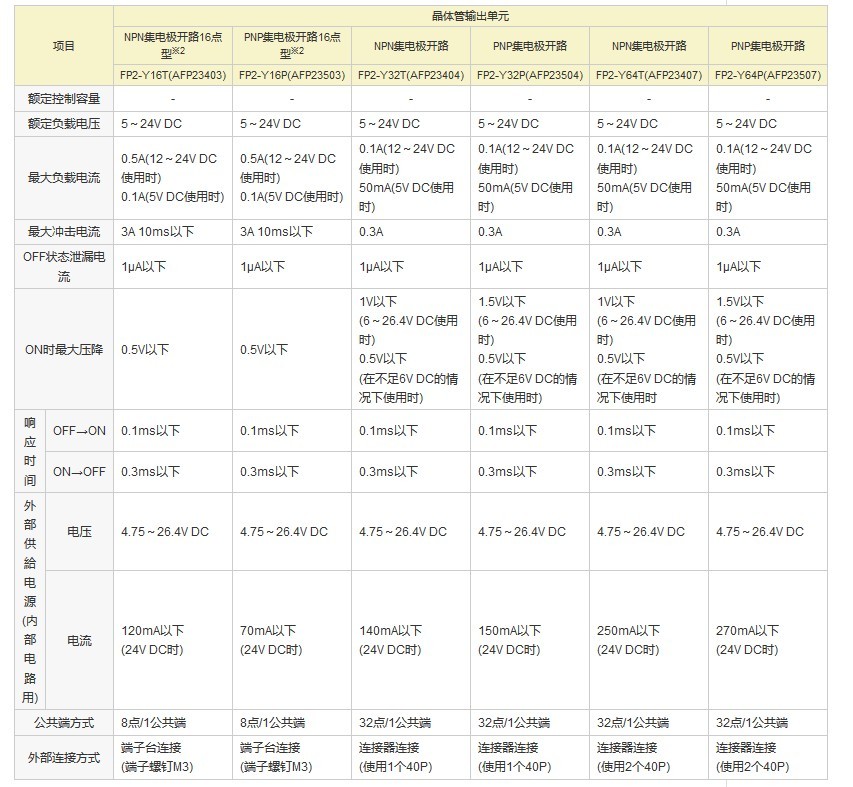

| 項目 | 繼電器輸出單元 | 輸入輸出混合單元(輸出部) ※3、※4 | |||
|---|---|---|---|---|---|
| 6點型※1 | 16點型 | DC輸入/晶體管(NPN)輸出型 | DC輸入/晶體管(PNP)輸出型 | ||
| FP2-Y6R(AFP23101) | FP2-Y16R(AFP23103) | FP2-XY64D2T(AFP23467) | FP2-XY64D2P(AFP23567) | ||
| 額定控制容量 |
5A 250V AC(10A/公共端) 5A 30V DC(10A/公共端) 最小負載100mA 10V(電阻負載) |
2A 250V AC(5A/公共端) 2A 30V DC(5A/公共端) 最小負載100μA 100mV(電阻負載) |
- | - | |
| 額定負載電壓 | - | - | 5～24V DC | 5～24V DC | |
| 最大負載電流 | - | - |
0.1A(12～24V DC使用時) 50mA(5V DC使用時) |
0.1A(12～24V DC使用時) 50mA(5V DC使用時) |
|
| 最大沖擊電流 | - | - | 0.3A | 0.3A | |
| OFF狀態泄漏電流 | - | - | 1μA以下 | 1μA以下 | |
| ON時最大壓降 | - | - |
1V以下 (6～26.4V DC使用時) 0.5V以下 (在不足6V DC的情況下使用時 |
1.5V以下 (6～26.4V DC使用時) 0.5V以下 (在不足6V DC的情況下使用時) |
|
| 響應時間 | OFF→ON | 10ms以下 | 10ms以下 | 0.1ms以下 | 0.1ms以下 |
| ON→OFF | 8ms以下 | 8ms以下 | 0.3ms以下 | 0.3ms以下 | |
|
外部供給電源 (內部電路用) |
電壓 |
24V DC±10％ (21.6V～26.4V DC) |
24V DC±10％ (21.6V～26.4V DC) |
4.75～26.4V DC | 4.75～26.4V DC |
| 電流 | 70mA以下 | 160mA以下 |
120mA以下 (24V DC時) |
130mA以下 (24V DC時) |
|
| 公共端方式 | 2點/1公共端 | 8點/1公共端 | 32點/1公共端 | 32點/1公共端 | |
| 外部連接方式 |
端子臺連接 (端子螺釘M3) |
端子臺連接 (端子螺釘M3) |
連接器連接 (使用2個40P) |
連接器連接 (使用2個40P) |
|
注)1. 根據輸入電壓及環境溫度，對輸入/輸出同時ON的點數有所
限制。
2. 根據外部電源的電壓，對負載電流有所限制。
※1 對于每個公共端的端子，請以5A以下的電流容量進行使用。
※2 晶體管輸出單元的最大負載電流受外部電源的電壓的限制。
※3 帶ON脈沖捕捉輸入/輸出單元·DC輸入/晶體管(NPN)FP2-XY64D7T(AFP23477)也為
同樣的規格。
※4 帶ON脈沖捕捉輸入/輸出單元·DC輸入/晶體管(PNP)FP2-XY64D7P(AFP23577)也為
同樣的規格。
------------------------------------------------------------------------------------------------------------------
■模擬量輸入
| 項目 | FP2-AD8X(AFP2401) | FP2-RTD(AFP2402) | FP2-AD8VI (AFP2400L) | |
|---|---|---|---|---|
| 輸入點數 | 8通道 | 8通道 | 8通道 | |
|
輸入量程 (分辨率) |
電壓 | ±10V (1/65,536) | - | ±10V (1/65,536) |
| 1V～5V (1/13,107) | - | 1V～5V (1/13,107) | ||
| ±100mV (1/65,536) | - | - | ||
| 電流 | -※1 | - | ±20mA (1/32,768) | |
| ±20mA (1/32,768) | ||||
| 熱電偶 | S： 0～ ＋1,500℃ (0.1℃) | - | - | |
| J： －200～ ＋750℃ (0.1℃ ) | ||||
| J： －100～ ＋400℃ (0.1℃ ) | ||||
| K： －200～ ＋1,200℃ (0.1 ℃) | ||||
| K： －200～ ＋1,000℃ (0.1 ℃) | ||||
| K： －200～ ＋600℃ (0.1℃ ) | ||||
| T： －200～ ＋350℃ (0.1℃ ) | ||||
| R： 0～ ＋1,500℃ (0.1℃) | ||||
| N： －200～ ＋1,300℃ (0.1 ℃) | ||||
| 測溫電阻 | Pt 100 ：－200～＋650℃ (0.1℃) | |||
| Pt 100 ：－100～＋200℃ (0.1℃) | ||||
| JPt 100 ：－200～＋650℃ (0.1℃) | ||||
| JPt 100 ：－100～＋200℃ (0.1℃) | ||||
| JPt 1000 ：－100～＋100℃ (0.1℃) | ||||
| 轉換速度 | 電壓 | 500μs/ch(非絕緣)、5ms(絕 緣) | - | 500μs/ch |
| 電流 | - | - | 500μs/ch | |
| 熱電偶 | 20ms/ch | - | - | |
| 測溫電阻 | 20ms/ch | 20ms/ch | ||
| 綜合精度 | 電壓：±0.1％F.S(. 25℃)、 電壓?溫度：±0.3％F.S(. 0～55℃) | ±0.3％F.S(. 0～55℃) | ±1.0％F.S(. 0～55℃) | |
| 絕緣方式 | 輸入端子~FP2內部電路間：光 耦合器、DC/DC轉換器 | |||
| 通道間：PhotoMOS | - | - | ||
| 數字輸出處理 | 平均処理 | 各通道在3~64次的范圍內可進 行設定(最大、 最小消除的移動平均) | ||
| 偏移量設定 | 各通道在K-2048~+2047次的范 圍內可進行設定 | |||
| 斷線檢測 | 每個通道(只限于在熱電偶、 測溫電阻輸入時) | 各個通道分別設置 | - | |
| 輸入量程轉換 | 利用量程設定開關: 全部通道 總括 | |||
| 利用共享內存設定: 各個通道 分別設置 | ||||
※1 如果在輸入端子上安裝附帶的外部電阻， 可將電流輸入作為 電壓輸入使用。
| 項目 | 模擬量輸出單元 FP2-DA4 (AFP2410) | |
|---|---|---|
| 輸出點數 | 4通道 | |
|
輸出量程 (數字輸入) |
電壓 | ±10V(K－2048～＋2047) |
| 電流 | 0～20mA(K0～4095) | |
| 分辨率 | 1/4,096 | |
| 轉換速度 | 500μs/通道 | |
| 綜合精度 | ±1.0％F.S.以下(0～55℃) | |
| 絕緣方式 | ?模擬量輸出端子與FP2內部電 路間：光耦合器 ?模擬量輸出通道間：非絕緣 | |
| 模擬量輸出保持 | 利用共享內存進行保持/非保 持的設定 | |
------------------------------------------------------------------------------------------------------------------
■性能規格
| 項目 | 規格 | |
|---|---|---|
| 通信功能 |
?MEWTOCOL-COM : 計算機鏈接
功能(最大2k字節) ?MEWTOCOL-DAT : 數據傳輸(最大1,020字) ?傳輸通信 |
|
| 通信連接數 | 最大8連接 | |
| 傳輸通信用緩沖器 | 發送用 | 出廠時設定：( 1k字/連接)× 3 |
| 受信用 | 出廠時設定：( 1k字/連接)× 3 | |
------------------------------------------------------------------------------------------------------------------
| 項目 | 100BASE-TX※1 | 10BASE-T※1 |
|---|---|---|
| 數據傳輸速度 | 100Mbit/s | 10Mbit/s |
| 傳輸方式 | 基帶 | 基帶 |
| 最大段長 | 100m※2 | 100m※2 |
| 節點間最長距離 | 205m(2段) | 500m(5段) |
| 通信(連接)電纜 | UTP(類5) | UTP(類3、4、5) |
| 收發器電纜最大長度 | - | - |
| 最大節點數 | - | - |
| 節點間隔 | - | - |
※1 利用自動協商功能， 可自動進行100BASE-TX與100BASE-T的切
換。
※2 規格上最大為100m， 但是根據使用環境的不同， 有時必須實施抑流環安裝等耐
干擾措施。
------------------------------------------------------------------------------------------------------------------
| ? | VE模式(PLC鏈接) | FL-NET模式 |
|---|---|---|
| 通信接口 | Ethernet 10BASE-T | |
| 通信速度 | 10Mbit/s | |
| 循環時間 | 50ms/32臺(2,048點/2,048字) | |
| 電纜總延長 |
10BASE-T : 100m(500m) ( )重復使用時 |
|
| 通信協議 | MEWTOCOL | FL-ne( FA鏈接協議(UDP/IP)) |
| 鏈接通信規格 |
鏈接繼電器 8,192點/單元 鏈接寄存器 8,192字/單元 |
|
| 信息通信規格 |
最大2,048字節 (支持MEWTOCOL) |
最大1,024字節 (不支持MEWTOCOL) |
| 節點數 | 最大99臺 | 最大254臺 |
| 其他功能 |
計算機鏈接 數據傳輸 遠程編程 多級鏈接通信 |
與其他公司的相互連接 |
------------------------------------------------------------------------------------------------------------------
| 項目 | 通用串行通信 | |
|---|---|---|
| 1：1 通信 | 1：N 通信 | |
| 使用通信插塊 |
AFP2803 AFP2804 |
AFP2805 |
| 接口 | RS232C RS422 | RS485 |
| 通信方式 | 全二重方式 | 兩線制半雙工方式 |
| 同步方式 | 調歩同步方式 | |
| 傳輸線 |
3芯或 5芯屏蔽線 |
雙絞線 或VCTF |
| 傳輸距離 | 15m最大1,200m | 最大1,200m |
|
傳輸速度 (利用系統寄存器進行設定) |
300～230,400bps |
300～230,400bps (連接本公司C-NET適配器時為19,200bps) |
| 傳輸碼 | ASCII、JIS7、JIS8、二進制 | |
|
傳輸格式 (利用系統寄存器進行設定) |
數據長度 7bit/8bit | |
| 奇偶校驗: 0/無/有(奇數/偶 數) | ||
| 停止位 1bit/2bit | ||
| 起始符 有STX/無STX | ||
| 結束符 CR/CR+LF/時間設 定/ETX | ||
| 站數 | － |
最大99站 (連接本公司C-NET適配器時最多32站) |
| PLC鏈接容量 | － | － |
|
COM1 (上段通道) |
○ | ○ |
|
COM2 (下段通道) |
○ | ○ |
| 可安裝的單元數 | 最多23單元(其中計算機鏈接8 單元、PLC鏈接2通道) | |
| 對應版本 | CPU單元 Ver.1.4以上、 FPWIN-GR Ver.2.4以上、FPWIN-PRO Ver.5.1以上 | |
| 項目 |
計算機鏈接※1 (使用本公司專用協議MEWTOCOL) |
PLC鏈接功能 (MEWNET-W0) |
|
|---|---|---|---|
| 1：1 通信 | 1：N 通信 | ||
| 查快 |
AFP2803 AFP2804 |
AFP2805 |
AFP2803 AFP2805 |
| 接口 | RS232C RS422 | RS485 | RS232C RS485 |
| 通信方式 | 全二重方式 | 兩線制半雙工方式 |
令牌方式 (浮動主站) |
| 同步方式 | 調歩同步方式 | ||
| 傳輸線 |
3芯或 5芯屏蔽線 |
雙絞線 或VCTF |
雙絞線 或VCTF |
| 傳輸距離 | 15m最大1,200m | 最大1,200m |
1,200m(RS485) 15m(RS232C) |
|
傳輸速度 (利用系統寄存器進行設定) |
300～230,400bps |
300～230,400bps (連接本公司C-NET適配器時為19,200bps) |
115,200bps |
| 傳輸碼 | ASCII、JIS7、JIS8 | － | |
|
傳輸格式 (利用系統寄存器進行設定) |
數據長度 7bit/8bit |
|
|
| 奇偶校驗: 0/無/有(奇數/偶數) |
|
||
| 停止位 1bit/2bit |
|
||
| 站數 | － |
最大99站 (連接本公司C-NET適配器時最多32站) |
最大16站 |
| PLC鏈接容量 | － | － |
鏈接繼電器：1,024點 鏈接寄存器：128字 |
|
COM1 (上段通道) |
○ | ○ | ○ |
|
COM2 (下段通道) |
○ | ○ | × |
| 可安裝的單元數 | 最多23單元(其中計算機鏈接8單元、 PLC鏈接2通道) | ||
| 對應版本 | CPU單元 Ver.1.4以上、FPWIN-GR Ver.2.4以上、FPWIN-PRO Ver.5.1以上 | ||
------------------------------------------------------------------------------------------------------------------
| 項目 | FP2-MW(AFP2720) | ||
|---|---|---|---|
| 模式 | W模式 | W2模式 | F模式 |
| 通信方式 | 令牌方式 | 輪詢方式 | |
| 傳輸方式 | 基帶方式 | ||
| 傳輸速度 | 500kbit/s |
500kbit/s、 250kbit/s |
500kbit/s |
| 傳輸距離 | 總延長最大800m |
總延長最大800m 250kbit/s設定時:1,200m 500kbit/s設定時:800m |
總延長最大700m |
| 連接站數 | 最大32站 |
主站1站 ＋子站最大32站 |
|
| 傳輸錯誤檢查 | CRC(Cyclic Redundancy Check)方式 | ||
| 同步方式 | 起止同步系統 | ||
| 接口 | 依據RS485 | ||
| 傳輸線 | 雙絞線 |
雙絞線、 VCTF電纜 |
|
| RAS功能 | 硬件自己診斷功能 | ||
※1 在W2模式下使用時， 必須根據用戶程序進行設定。
------------------------------------------------------------------------------------------------------------------
| 項目 |
S-LINK單元 FP2-SL2(AFP2780) |
|---|---|
| ch數 | 1 |
| 輸入輸出點數 | 最大128點 |
|
輸入點數、輸出點數，每個ch都可使用單元本體開關進行選擇 輸入：0/32/64/96/128點 輸出：0/32/64/96/128點 |
|
| 額定電源電壓 |
＋24V DC±10％允許波動P-P±10％以下 (S-LINK端子臺のIN-24V、DC1.6A以下) |
| 消耗功率※1 |
［S-LINK控制器消耗電流(包括D-G線消耗電流)］＋24V DC 1.6A以下 ［最大可供給電流(從24V-0V線向S-LINK機器、輸入/輸出機器的供給)］＋24V DC 5A(保險絲5A以下) |
| 傳輸方式 | 雙方向時分割多重傳輸方式 |
| 同步方式 | 位同步方式·幀同步方式 |
| 傳輸手順 | S-LINK協議 |
| 傳輸速度 | 28.5kbit/s |
| 傳輸距離 ※2 | 信號干線：最大延長200m(與放大器并用時最大可達到400m) |
| FAN-OUT ※2 | 320 |
| 連接方式 |
T型分支多點連接或多點連接 (＋24?0V?D-G〔具有D-G間短路保護功能〕) |
| ※1 | 與消耗電流相關的詳細說明， 請查閱S-LINK設計手冊中 “電源容量的決定”。 |
|---|---|
| ※2 | 關于放大器、 FAN-OUT請查閱S-LINK設計手冊。 |
------------------------------------------------------------------------------------------------------------------
| 項目 | 2軸型 | 4軸型 | 8軸型 | ||
|---|---|---|---|---|---|
|
單 元 規 格 |
訂貨產品號 | AFP243610 | AFP243620 | AFP243630 | |
| 型號 | FP2-PN2AN | FP2-PN4AN | FP2-PN8AN | ||
| 控制軸數 | 2軸(2軸×1系統) | 4軸(4軸×1系統) | 8軸(8軸×1系統) | ||
|
位置 控制 功能 |
控制方式 | PTP控制、軌跡(CP)控制 | |||
| 插補控制 | 2軸、3軸直線插補2軸圓弧插補3軸螺旋線插補 | ||||
| 控制單位 | pulse／μm／inch／degree | ||||
| 定位數據 | 各軸650點(標準區600點、擴充區25點) | ||||
| 數據備份 | 可將參數、數據目錄保存在F-ROM | ||||
| 加/減速方式 | 直線加減/速、S字型加/減速 | ||||
| 加/減速時間 | 0～10,000ms(1ms單位) | ||||
| 定位范圍 | (－1,073,741,823～＋1,073,741,823 pulse)增量、絕對值指定 | ||||
| 速度控制功能 | 支持JOG運行(無限傳輸運行) | ||||
| 扭矩控制功能 | 支持實時處理扭矩控制功能 | ||||
| 原點返回 | 查找方式 | 近原點(DOG)搜索 | |||
| 返回速度 | 可任意設定 | ||||
| 其他 | 適用于脈沖輸入運行 | ||||
| 支持輔助輸出導線、輔助輸出觸點 | |||||
| 適用于延遲時間 | |||||
| 適用于強制觸點 | |||||
|
通 信 規 格 |
通信速度 | 100Mbps | |||
| 電纜 | 普通LAN直連電纜(帶屏蔽，5e類的電纜) | ||||
| 連接形態 | 環形鏈接方式 | ||||
| 通信周期/連接站數 | 0.5ms：8軸/系統(指令周期為1ms) | ||||
| 傳輸距離 | 站間隔60m 總延長200m | ||||
------------------------------------------------------------------------------------------------------------------
| 訂貨產品號 | AFP2432 | AFP2433 | AFP2434 | AFP2435 | |
|---|---|---|---|---|---|
| 型號 | FP2-PP21 | FP2-PP41 | FP2-PP22 | FP2-PP42 | |
| 輸出型 | 晶體管 | 線驅動器 | |||
| 控制軸數 | 獨立2軸 | 獨立4軸 | 獨立2軸 | 獨立4軸 | |
| 位置指令 | 指令單位 | 脈沖(支持增量方式或絕對方式) | |||
| 最大脈沖數 | 帶符號32位(－2,147,483,648～＋2,147,483,647pulse) | ||||
| 速度指令 | 指令范圍 |
1pps～500kpps (可以以1pps為單位進行設定) |
1pps～4Mpps (可以以1pps為單位進行設定) |
||
| 加/減速指令 | 加減速方式 | 可選擇線性和S型加速/減速控制 | |||
| S型種類 | 可從正弦曲線，二次曲線，漸開線及3次曲線中選擇 | ||||
| 加/減速時間 | 0～32,767ms(可以以1ms為單位進行設定) | ||||
| 原點返回 | 原點返回速度 | 可以設定速度(返回速度和原點查找速度) | |||
| 輸入信號 | 原點輸入、 原點近傍輸入、 限位輸入(＋)、 限位輸入(－) | ||||
| 輸出信號 | 偏差計數歸零信號 | ||||
| 運行模式 |
●E點控制(可選擇線性和S型加速/減速) ●P點控制(可選擇線性和S型加速/減速) ●原點返回動作(原點查找) ●JOG運轉功能 ●JOG定位動作 ●脈沖輸入功能 可以倍增(×1、×2、×5、×10、×50、×100、×500、×1,000) ●變更實時頻率的功能 ●無限輸出功能 |
||||
| 啟動時間 | 可選擇0.02ms或0.005ms | ||||
|
輸出 接口 |
輸出模式 | 1脈沖輸出(Pulse/Sign)、2脈沖輸出(CW/CCW) | |||
|
高速計數器 功能 |
計數范圍 | 帶符號32位(－2,147,483,648～＋2,147,483,647pulse) | |||
| 輸入模式 | 2相輸入※、方向判別輸入、分別輸入(各模式都可選擇傳輸倍率) | ||||
| 其他功能 | 內置與經過值比較的觸點。(動轉中可以任意位置輸出時序信號) | ||||
| 內部消耗電流(5V DC) | 200mA以下 | 350mA以下 | 200mA以下 | 350mA以下 | |
| 外部電源 | 電壓 | 21.6V DC～26.4V DC | |||
| 消耗電流 | 50mA | 90mA | 50mA | 90mA | |
| ※ | 標準(以往)的FP2位置控制單元(AFP2430和AFP2431)與FP2位置控制單元智能型無兼容性。 |
|---|---|
| ※ | 2相輸入時可使用1倍率功能。 |
------------------------------------------------------------------------------------------------------------------
| 項目 | PROFIBUS | DeviceNet | CANopen |
|---|---|---|---|
| 通信速度 |
9,600bps～12Mbps 自動檢測 / 設定 |
125kbps～500kbps 自動檢測 / 設定 |
10kbps～1Mkbps 自動檢測 / 設定 |
| 通信數據 |
輸入輸出76字 (1單元平均1～4字) |
輸入128字/輸出128字 (在循環模式下) |
128字 (for TPDO,RPDO) |
| 連接類型 |
作為串行I/O數據 通過PROFIBUS網絡 讀取運算數據 |
?循環連接 ?COS(狀態變更) ?位選通連接 ?輪詢連接 ?Explicit連接 |
?同步循環方式 ?同步非循環方式 ?COS方式 ?·通過定時器運行連接方式交換PDO(ProcessData Object) |
| 絕緣 | 電偶絕緣 | 電偶絕緣 | 電偶絕緣 |
| 其他 | 支持自診斷功能 |
?UCMM ?CPI參數 ?支持自診斷功能 |
支持自診斷功能 |
------------------------------------------------------------------------------------------------------------------
| 項目 | FP2高速計數器單元 | FP2脈沖入輸出單元 | ||
|---|---|---|---|---|
| 訂貨產品號 | AFP2441(NPN) | AFP2442(NPN) | ||
| AFP2451(PNP) | AFP2452(PNP) | |||
| 輸入 | 絕緣方式 | 光耦合器 | ||
| 額定輸入電壓 | 24V DC | |||
| 額定輸入電流 | 約7.5mA(24V DC使用時) | |||
| 輸入阻抗 | 約3.2kΩ | |||
| 使用電壓范圍 | 20.4V DC～26.4V DC | |||
| 最小ON電壓/最小ON電流 | 19.2V/6mA | |||
| 最大OFF電壓/最大OFF電流 | 5.0V/1.5mA | |||
| 響應時間 ※1 | OFF→ON | 1μs以下 | ||
| ON→OFF | 2μs以下 | |||
| 輸入時常數設定 | 無、4μs、8μs、16μs、32μs(可設定2個輸入單位) | |||
| 公共端方式 | 16點/公共端 | |||
| 計數器 | 計數器通道數 | 4通道 | ||
| 計數范圍 | 帶符號32位(－2,147,483,648～＋2,147,483,647) | |||
| 最高計數速度 ※1 | 200kHz | |||
| 輸入模式 | 3模式(方向判別、分別輸入、2相輸入) | |||
| 最小輸入脈寬 ※1 | 2.5μs | |||
| 其他 | 比較輸出8點、倍率功能(1、2、4) | |||
| 中斷 | 中斷點數 ※2 | 無、1點/單元、8點/單元(按模式設定開關) | ||
| 中斷處理延遲 | 50μs以下(FP2SH CPU使用時) | |||
|
輸出部 規格 |
絕緣方式 | 光耦合器 | ||
| 額定負載電壓 | 5～24V DC | |||
| 額定負載電壓范圍 | 4.75V DC～26.4V DC | |||
| 最大負載電流 | 0.1A(A11～A18、B11～B14端子)、0.8A(B15～B18端子) | |||
| OFF狀態泄漏電流 | 1μA以下 | |||
| ON狀態最大壓降 | 0.5V以下 | |||
| 響應時間 | OFF→ON | 1μs以下 | ||
| ON→OFF | NPN輸出型：1μs以下 | |||
| PNP輸出型：5μs以下 | ||||
| 浪涌抑制器 | 穩壓二極管 | |||
| 公共端方式 | 16點/公共端 | |||
| 外部電源 | 電壓 | 20.4V DC～26.4V DC | ||
|
電流 (24V DC使用時) |
NPN輸出型：90mA以下 | |||
| PNP輸出型：200mA以下 | ||||
| 計數器 | 比較輸出 | 8點(A11～A18端子) | ||
|
脈沖 輸出 |
通道 | － | 4通道(B11～B18端子) | |
| 最高輸出周波數 | 100kHz | |||
| 輸出模式 | 2模式(方向判別、分別輸出) | |||
|
PWM 輸出 |
輸出點數 | 4通道(B15～B18端子) | ||
| 最大負載電流 | 0.8A | |||
| 周期 ※3 | 1Hz～30kHz | |||
| 占空比 ※3 | 0～100％(1％單位) | |||
| ※1 | 指無輸入時常數(濾波器)的設定時的值。 |
|---|---|
| ※2 | 在1點/單元的設定下使用中斷功能時， 從外部輸入端子B1(X8)的中斷或從比較0的中斷程序(INT16～I(xiàn)NT23之中的1個)開始啟動。 |
| ※3 | 由最大負載電流和電阻負載決定。有時輸出波形會隨負載電流及負載的種類而出現變形。 |
------------------------------------------------------------------------------------------------------------------
| 項目 | 規格 | |||
|---|---|---|---|---|
| 通信方式 | 兩線制半雙工 | |||
| 同步方式 | 起止同步系統 | |||
| 傳輸距離 | 每個端口(2路徑)700米(總延伸長度) | |||
| 傳輸速度 | 0.5Mbps | |||
| 傳輸線 | 2線電纜(VCTF0.75mm2×2C(JIS)相當品)規格 | |||
| 接口 | 多點通信(RS485) | |||
| 傳輸錯誤檢查 | CRC(循環冗余校驗：Cyclic Redundancy Check)方式 | |||
|
I / O 控 制 |
一臺CPU的主單元數最 | 最大4臺 | ||
| 每臺主單元連接站數 | 最大32站 | |||
|
I / O 點 數 |
每臺主單元的控制點數 | 最大4,096點(FP2SH) | ||
|
各 站 I / O 點 數 |
I/O終端板 |
每臺32點(輸入16點+輸出16點)或24點(輸入16點+輸出8點) ※I/O No.由輸入端定位 |
||
| I/O終端單元 |
每臺單獨使用時16點擴展時32點 ※占用點數與8點單元、16點單元無關，都相同。 輸出與輸入配合使用時，I/O No.由輸入端定位，輸入16點＋輸出16點。 |
|||
|
控 制 槽 數 |
每一臺CPU | 最大128槽 | ||
| 每一臺主單元 | 最大64槽 | |||
|
各 站 槽 數 |
FP2從站單元系統 | 最大24槽 | ||
| I/O終端板 | 1槽 | |||
| I/O終端單元 |
1槽 ※即便擴展還是1槽。 |
|||
|
從屬器上能夠安裝的 單元以及不能 安裝搭載的單元 |
能夠安裝的 單元 |
?數字系列I/O單元 ?串行數據單元(SDU) ?S-LINK單元 |
||
|
不能安裝 單元 |
?模擬量I/O單元(A/D、D/A、RTD) ?高速計數器、脈沖I/O單元 ( 但是不使用中斷能時可以安裝) ?鏈接系列單元(ET-LAN、VE、MW、FNS、MCU、CCU) ?位置控制單元 插補型 ?位置控制單元 智能型 ?位置控制單元 RTEX型 |
|||
?CPU單元
?輸入輸出單元
?智能單元： 模擬量輸入輸出單元
?智能單元： 位置控制?計數控制用單元
?鏈接?通信單元： 復合通信單元
?鏈接?通信單元： 復合鏈接單元
?鏈接?通信單元： S-Link單元
?鏈接?通信單元： ET-LAN2單元?MEWNET-VE2鏈接單元
?母板
?電源單元
■FP2SH CPU單元 [AFP22*1/AFP22*5]

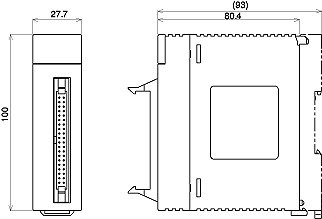

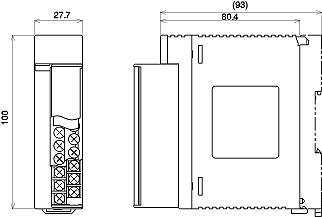

■輸入輸出單元 (端子臺型) [AFP23**1/AFP23**3]

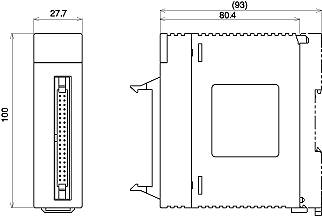

■輸入輸出單元 32點(連接器型) [AFP23**4]

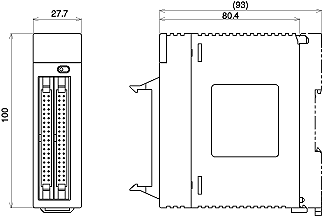

■輸入輸出單元 64點(連接器型) [AFP23**7]

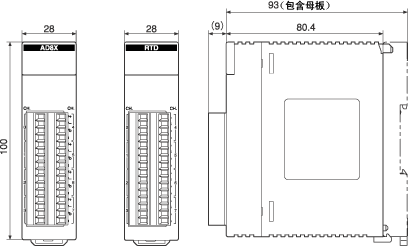

模擬量輸入輸出單元?
strong>■模擬量輸入單元 [AFP2401/AFP2402]

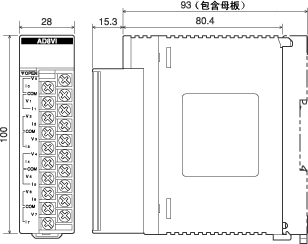

■模擬量輸入單元 [AFP2400L]
■模擬量輸入單元 [AFP2410]
位置控制?計數控制用單元
■位置控制單元(2軸) [AFP2432/AFP2434/AFP243710/AFP243711]

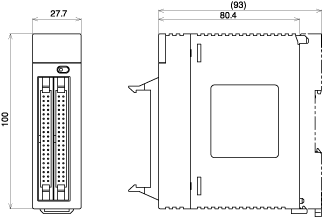

■位置控制單元(4軸) [AFP2433/AFP2435/AFP243720/AFP243721]
■高速計數單元, 脈沖I/O單元 [AFP244*/AFP245*]
------------------------------------------------------------------------------------------------------------------
信號通信?網絡單元?

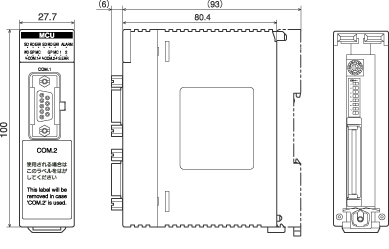

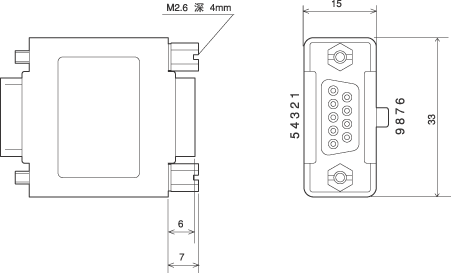

■復合通信單元[AFP2465]

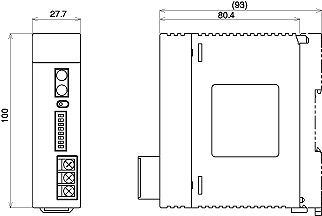

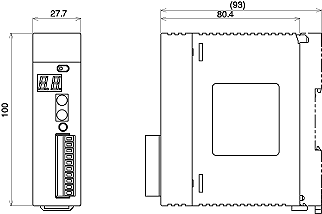

■復合鏈接單元 [AFP2720]
■S-Link單元 [AFP2780]

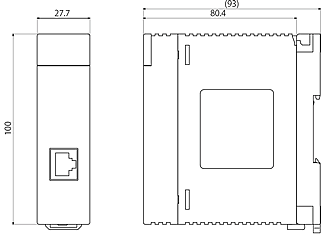

■ET-LAN2單元 [AFP27901]/MEWNET-VE2鏈接單元 [AFP279601]
母板
------------------------------------------------------------------------------------------------------------------

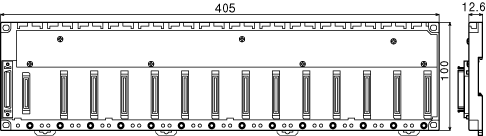

■母板 5模塊 [AFP25005]
■母板 7模塊 [AFP25007]

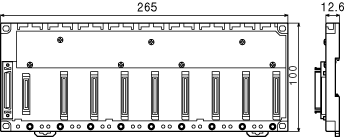

■母板 9模塊 [AFP25009]

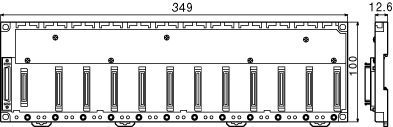

■母板 12模塊 [AFP25012]
■母板 14模塊 [AFP25014]

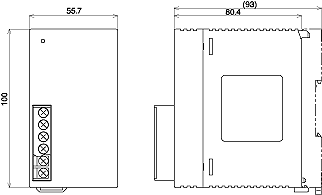

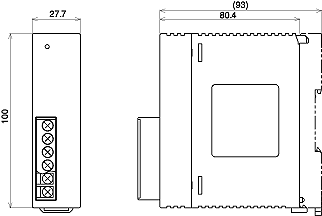

■電源單元 2.5A [AFP2631/AFP2632]
■電源單元 5A [AFP2633/AFP2634]
0755-8376 0390 (10線)
粵公網安備 44030402002097號
掃一掃,關注我們
